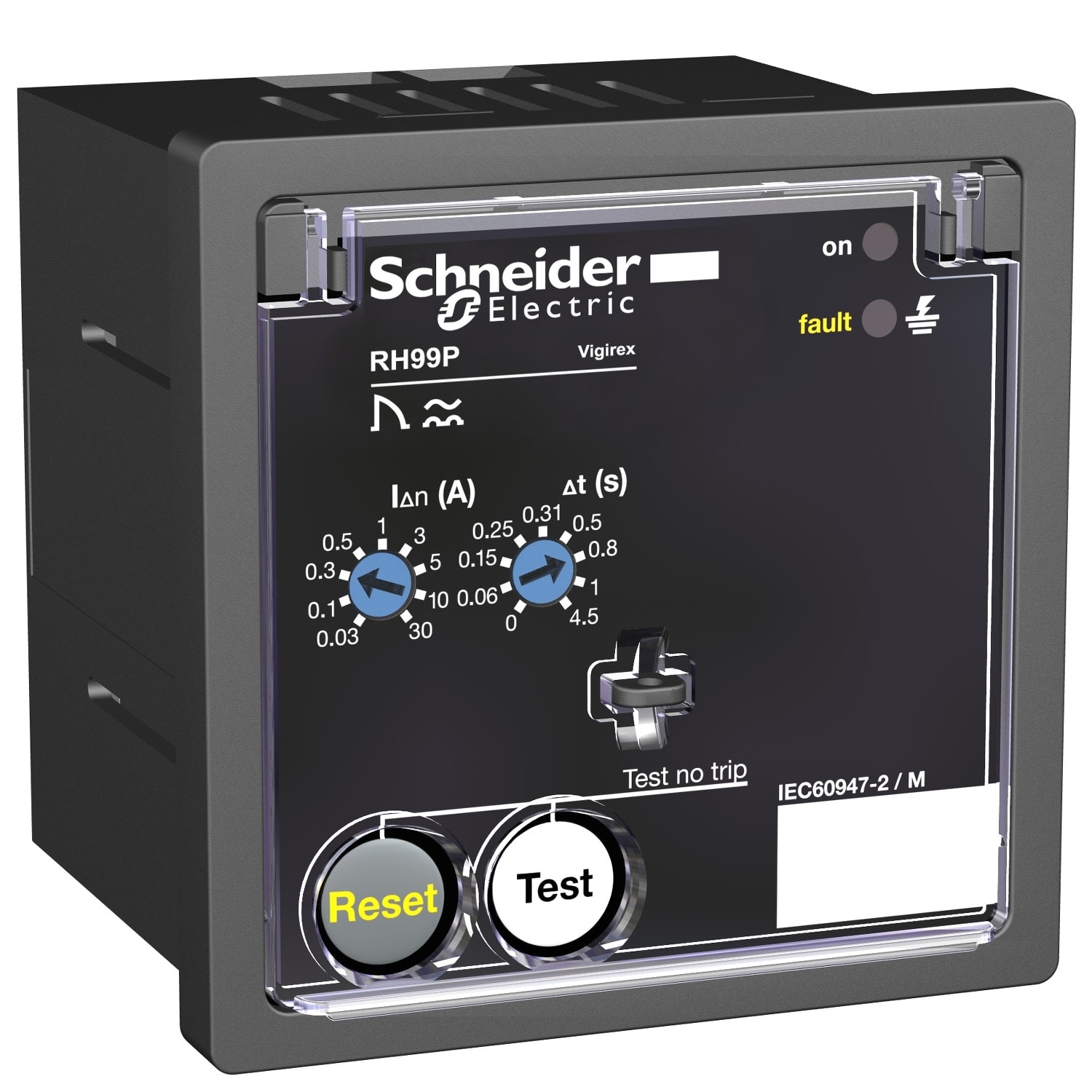

SCHNEIDER ELECTRIC - SNR56274 residual current protection relay, Vigir

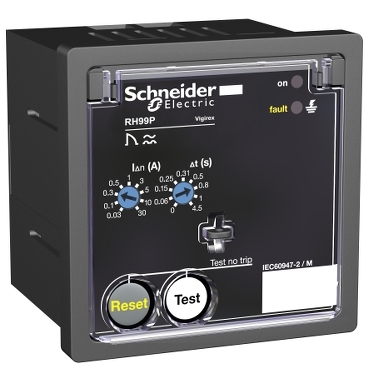

RH99P è un relè di protezione differenziale per montaggio su pannello anteriore. Protegge da contatti diretti o indiretti, pericoli di incendio e motori. Misura la corrente differenziale in un impianto elettrico attraverso il toroide associato. Fa scattare l'interruttore di circuito associato quando viene superata la corrente di funzionamento residua impostata. La tensione di esercizio è compresa tra 380VAC e 415VAC a 50/60Hz. La sensibilità della corrente è selezionabile con 9 soglie da 30 mA a 30 A. Ilritardo è selezionabile con 9 impostazioni da istantanee a 4,5 s. Richiede il ripristino manuale locale dopo l'eliminazione di un guasto. La tensione del sistema di distribuzione monitorata è fino a 1000 V CA a 50/60/400 Hz. È installato su un quadro delpannello anteriore e il grado di protezione è IP40. Deve essere associato a un toroide compatibile Schneider Electric.
