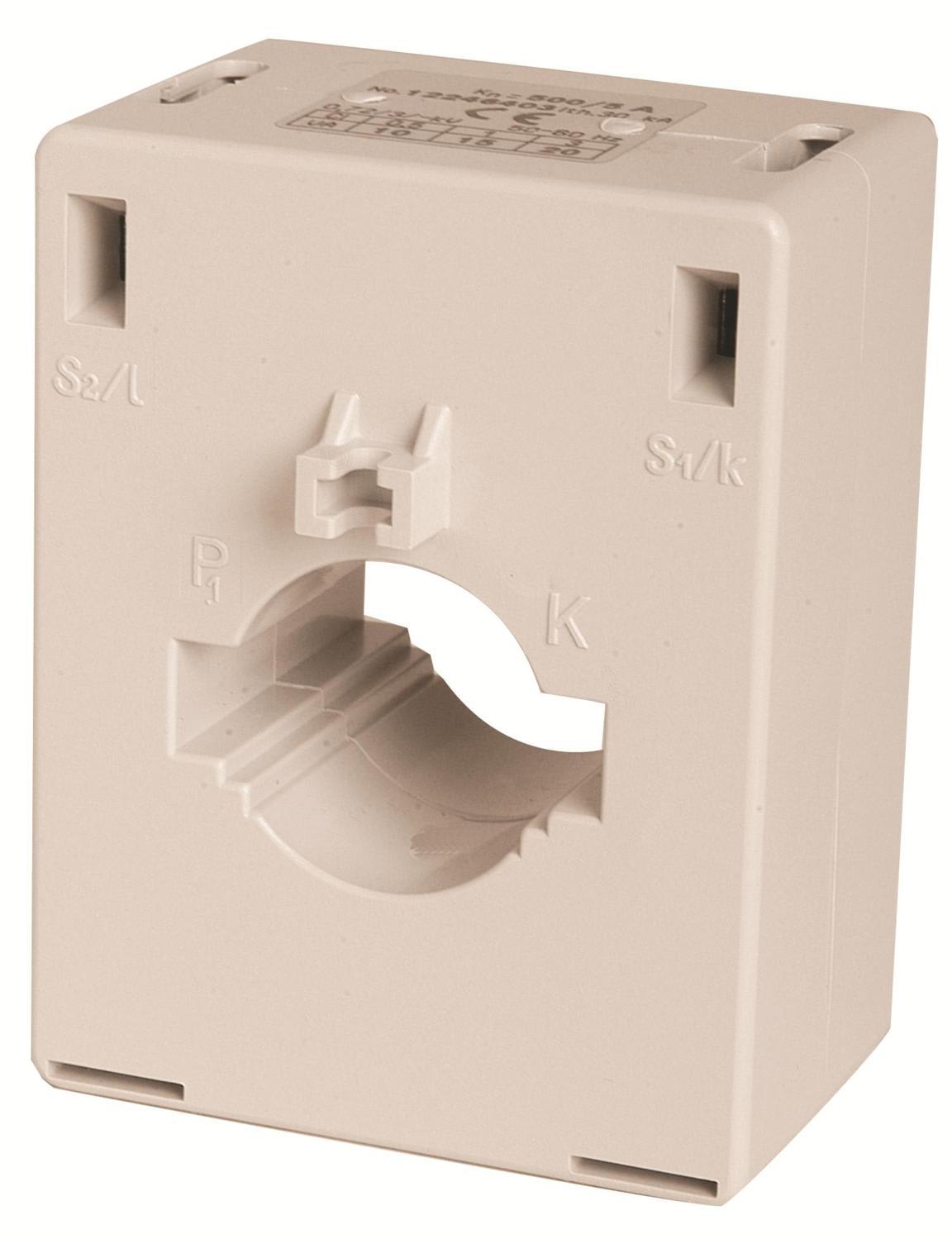

ORBIS - ORBOB526700 AT40 200/5A TRASFORMATORE - OB526700

Trasformatori amperometrici a barra/cavo passante. - Terminali di connessione del secondario in ottone nichelato - Il materiale del contenitore e autoestinguente con un'ottima resistenza meccanica e termica - Il nucleo magnetico e in ferro silicio a grani orientati - L'ampia gamma da 40 a 250 A unita alla possibilita di avere il secondario sia da 1 che da 5 A e le possibilita di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le piu svariate esigenze di installazione - A richiesta rapporto di trasformazione X/1A. - A richiesta adattatore DIN (optional). CARATTERISTICHE TECNICHE - Tensione di prova: 3 kV V AC (1 min) - Frequenza: 50-60 Hz - Fattore di sicurezza: Fs 5 - Tensione di rete max: 720 V - Intensita termica nominale di corto circuito: Ith in funzione della barra - Intensita dinamica nominale: Idin = 2,5 Ith - Corrente di Sovraccarico: 1,2 In - Temperatura di funzionamento: Da -10 ?C a +50 ?C - Installazione: Tramitestaffe / barra DIN - Dimensioni inserimento primario: - Barra : 40mm x 10mm - Cavo : diam. 30 mm RIFERIMENTI NORMATIVI - IEC 185 - UNE EN 60044-1 - IEC 801/1-3.4 - IEC 1010 - EN 50081-82 - VDE 0414 - BS 3938 - DIN 57414 ATTENZIONE - La portata deve corrispondere tassativamente al fondo scala dello strumento. - Il trasformatore amperometrico non e idoneo alla misurazione di correnti inferiori al 10% della portata del TA
