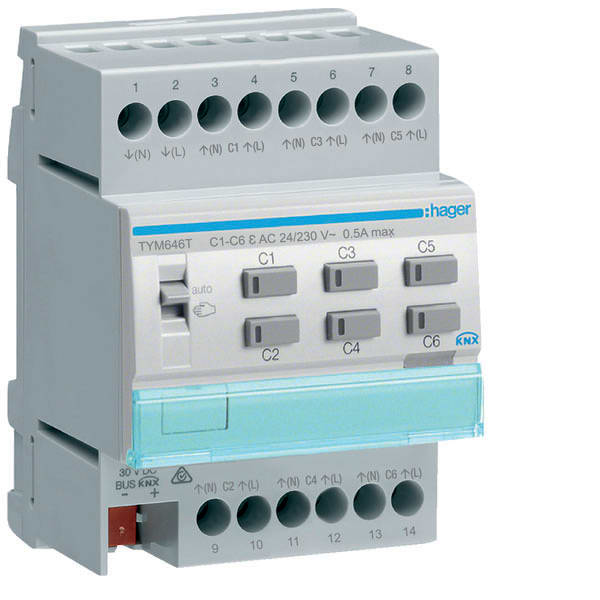

HAGER - HAGTYM646T Heizungsaktor 6fach KNX, 24/230V
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Bussystem KNX - ja
Montageart - REG
Andere Bussysteme - ohne
Stellgröße schaltend - ja
Bussystem KNX-Funk - nein
Packung
1 ST
EAN
3250618502039
Artikelnummer
HAGTYM646T
Herstellernummer
TYM646T
Hersteller
HBO
Bussystem KNX:
ja
Montageart:
REG
Andere Bussysteme:
ohne
Stellgröße schaltend:
ja
Bussystem KNX-Funk:
nein
Stellgröße stetig:
ja
Bussystem Funkbus:
nein
Bussystem LON:
nein
Mit Busankopplung:
ja
Bussystem Powernet:
nein
Funk bidirektional:
nein
Anzahl der Ausgänge:
6
Breite in Teilungseinheiten:
4
Busmodul abnehmbar:
nein
Schaltspannung:
24...230 V
Ventilschutzfunktion:
ja
Handschaltung:
ja
Max. Schaltstrom (Ohmsche Last):
0.16 A
Max. Ausgangsstrom:
0.16 A
Schutzart (IP):
IP20
Heizungsaktor 6fach KNX, für 24/230V Stellantriebe, Triac. Heizungsaktor (REG) mit 6 elektronischen Ausgängen (Triac) zur geräuschlosen Ansteuerung von elektrothermischen Stellantrieben für Heizanlagen oder Kühldecken. Bestehend aus Reiheneinbaugerät mitintegriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%. Diagnosefunktion über Ausgang mit mehrfarbiger LED und Zeit-/Datum programmierbarer Ventilschutz/Pumpenfestsitzschutz. Unterschliche Werte für Sommer-/Winterbetrieb. 2 x Logikblock. Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt. Hinweis: Das Gerät lässt sich mittels der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.
