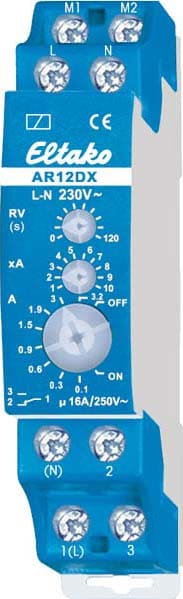

ELTAKO AUSTRIA GMBH - EAK22001130 1 Wechsler potenzialfrei 16A/250V AC. 23

1 contatto CO libero da potenziale 16A/250V AC. Lampade LED 230V fino a 200W, carico lampade ad incandescenza 2300W. Perdita in standby solo 0,8 watt. Dispositivo modulare per montaggio su guida DIN 60715 TH35. 1 modulo = 18 mm di larghezza, 58 mm di profondita. Con la tecnologia brevettata Eltako Duplex (DX) i contatti normalmente privi di potenziale possono ancora commutare a passaggio zero quando si commutano 230 V AC 50 Hz cosi da ridurre drasticamente l'usura. Collegare semplicemente il conduttore neutro al morsetto (N) e la fase a 1(L). Cio fornisce un consumo aggiuntivo in standby di soli 0,1 watt. Se il contatto viene utilizzato per comandare dispositivi di manovra che non effettuano essi stessi la commutazione a passaggio per lo zero, (N) non deve essere collegato perche il ritardo di chiusura aggiuntivo provoca altrimenti l'effetto opposto. Con un trasformatore di corrente a nucleo toroidale interno la corrente alternata monofase che scorre attraverso un'utenza V1 di 0,1 A fino a max. 32 A viene confrontato con il setpoint. Al superamento di quest'ultimo, un rele disinserisce entro 0,5 secondi un'utenza V2 collegata a 2 oppure inserisce un'utenza V3 collegata a 3. Precisione di regolazione ?5%. Da 25A il rele si accende sempre. La tecnologia ibrida all'avanguardia combina i vantaggi del controllo elettronico senza usura con l'elevata capacita di rele speciali. La base della corrente A verra impostata con il selettore rotativo inferiore A. E possibile selezionare i seguenti valori di base: 0,1 A, 0,3 A, 0,6 A, 0,9 A, 1,5 A, 1,9 A, 3,0 A e 3,2 A. Il moltiplicatore xA verra impostato con il selettore rotativo centrale xA e offre valori compresi tra 1 e 10. Quindi e possibile impostare correnti a partire da 0,1 A (base della corrente 0,1 A e moltiplicatore 1). Il ritardo alla diseccitazione RV puo essere impostato con il selettore rotativo superiore RV tra 0 e 120 sec. L'isteresi e definita come ca. 25%. Indicazione di stato tramite LED. L'ingresso di misura M1-M2 e galvanicamente isolato dall'alimentazione L-N e chiude il contatto 1(L)-2/3. I valori di riferimento superiori a 32 A possono essere adattati mediante un trasformatore di misura esterno.
