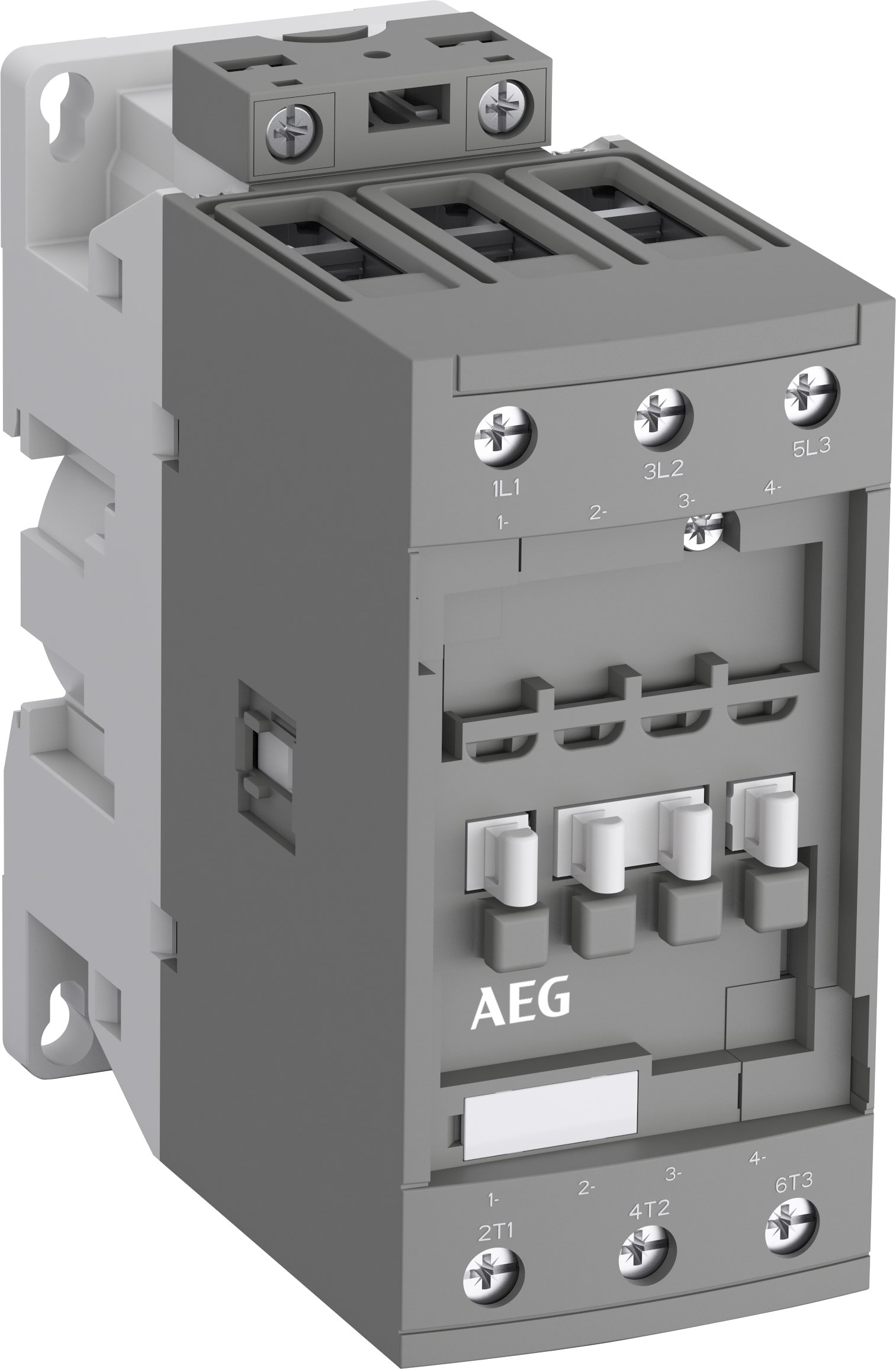

ELETTRA SRL AEG - AEGLS22N3000-ED CONTATTORE DDI AEG 22KW 3P 24-60V AC/DC - LS22N3000-ED

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Bemessungssteuerspeisespannung AC 50 Hz - 24...60 V
Spannungsart zur Betätigung - AC/DC
Bemessungssteuerspeisespannung DC - 20...60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V - 100 A
Geeignet für Reiheneinbau - nein

Packung

1 ST

Grüne Produktbewertung

CO2-Fußabdruck von Produkten

312 kg CO₂-Äquivalent

Sonepar-Schätzung

EAN

3471523017689

Artikelnummer

AEGLS22N3000-ED

Herstellernummer

LS22N3000-ED

Hersteller

ETT

Bemessungssteuerspeisespannung AC 50 Hz:

24...60 V

Spannungsart zur Betätigung:

AC/DC

Bemessungssteuerspeisespannung DC:

20...60 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

100 A

Geeignet für Reiheneinbau:

nein

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsleistung NEMA:

29.828 kW

Anzahl der Schließer als Hauptkontakte:

Bemessungssteuerspeisespannung AC 60 Hz:

24...60 V

Anzahl der Hilfskontakte als Schließer:

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

53 A

Anzahl der Öffner als Hauptkontakte:

Anzahl der Hilfskontakte als Öffner:

Betriebsspannung AC 50 Hz:

690...690 V

Betriebsspannung AC 60 Hz:

690...690 V

Breite:

55 mm

Höhe:

125.5 mm

Tiefe:

111 mm

CONTATTORE DI POTENZA AEG LS22N3000-ED. Potenza AC3 a 400V (kW) 22. Numero poli 3. Tensione di comando (V) 24_60V AC/DC. Tensione nominale di impiego Ue (V) 690. Corrente Ie in AC3 (A) 53. Potenza 3-fase HP a 200-208V 60Hz secondo UL508 15. Potenza 3-fase HP a 220-240V 60Hz secondo UL508 20. Potenza 3-fase HP a 440-480V 60Hz secondo UL508 40. Potenza 3-fase HP a 575V 60Hz secondo UL508 50. Potenza monofase HP a 230V 60Hz secondo UL508 10. Carico ohmico AC1 100. Contatti ausiliari NO AUS.. Tensione di isolamento Ui (V) 690. Potenza dissipata 19. Potere d'interruzione 8xIe AC-3 secondo IEC601947-4-1. Campo di funzionamento bobina 20,4_66VAC / 17_66VDC. Assorbimento bobina all'inserzione a 50/60Hz o DC 25VA (AC); 25W (DC). Assorbimento bobina alla tenuta a50/60Hz o DC 2W. Temperatura di funzionamento (C) -40/70. Temperatura di stoccaggio -60/80. Fusibile di protezione massimo 125A gG. Attacchi a vite. Capacità dei terminali 1 o 2 x 6_35. Norma EN60947-1 / EN60947-4-1. Omologazioni UL, CSA. Marca AEG. Stato Acquistabile.

Certificato

PDF

Altro

PDF

Istruzioni di montaggio

PDF

Dichiarazione CE (dichiarazione di conformità)

PDF

Informazioni tecniche

PDF
