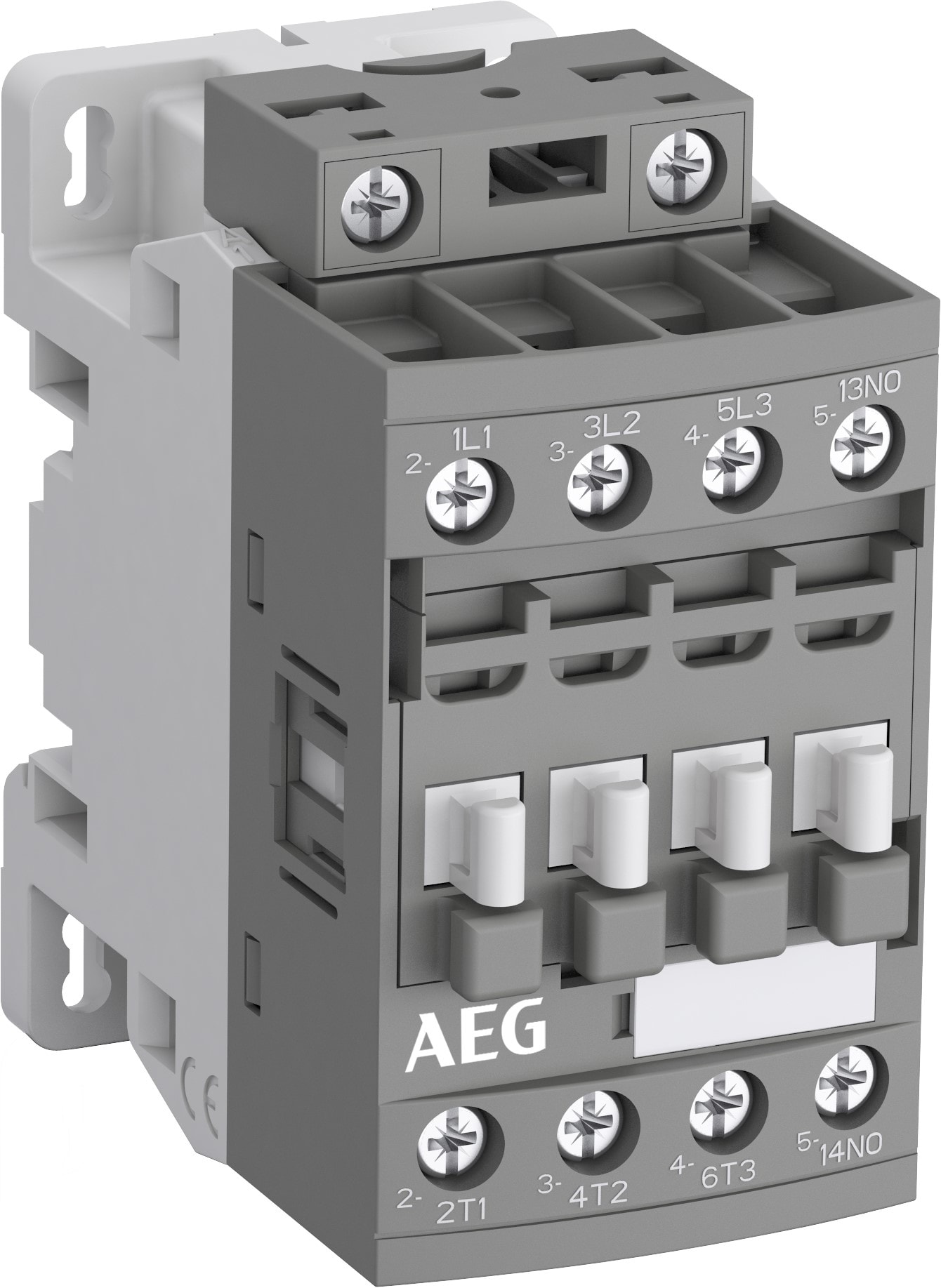

ELETTRA SRL AEG - AEGLS07N3001-AD CONTATTORE DDI AEG 7,5KW 3P 1NC 24V 50/60HZ - LS07N3001-AD

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Bemessungssteuerspeisespannung AC 50 Hz - 24...24 V
Spannungsart zur Betätigung - AC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V - 30 A
Geeignet für Reiheneinbau - nein
Anschlussart Hauptstromkreis - Schraubanschluss

Packung

1 ST

EAN

3471523017962

Artikelnummer

AEGLS07N3001-AD

Herstellernummer

LS07N3001-AD

Hersteller

ETT

Bemessungssteuerspeisespannung AC 50 Hz:

24...24 V

Spannungsart zur Betätigung:

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

30 A

Geeignet für Reiheneinbau:

nein

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsleistung NEMA:

7.457 kW

Anzahl der Schließer als Hauptkontakte:

Bemessungssteuerspeisespannung AC 60 Hz:

24...24 V

Anzahl der Hilfskontakte als Schließer:

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

18 A

Anzahl der Öffner als Hauptkontakte:

Anzahl der Hilfskontakte als Öffner:

Betriebsspannung AC 50 Hz:

690...690 V

Betriebsspannung AC 60 Hz:

690...690 V

Breite:

45 mm

Höhe:

86 mm

Tiefe:

77 mm

CONTATTORE DI POTENZA AEG LS07N3001-AD. Potenza AC3 a 400V (kW) 7,5. Numero poli 3. Tensione di comando (V) 24 50/60Hz. Tensione nominale di impiego Ue (V) 690. Corrente Ie in AC3 (A) 18. Potenza 3-fase HP a 200-208V 60Hz secondo UL508 5. Potenza 3-fase HP a 220-240V 60Hz secondo UL508 5. Potenza 3-fase HP a 440-480V 60Hz secondo UL508 10. Potenza 3-fase HP a 575V 60Hz secondo UL508 15. Potenza monofase HP a 230V 60Hz secondo UL508 3. Carico ohmico AC1 30. Contatti ausiliari 1NC. Tensione di isolamento Ui (V) 690. Potenza dissipata 3,6. Potere d'interruzione 8xIe AC-3 secondo IEC601947-4-1. Campo di funzionamento bobina 0,85_1,1 x Uc. Assorbimento bobina all'inserzione a 50/60Hz o DC 70VA (50Hz); 66VA (60Hz). Assorbimento bobina alla tenuta a 50/60Hz o DC 2,3W. Ith contatto ausiliario a bordo (A) 16. Temperatura di funzionamento (C) -40/70. Temperatura di stoccaggio -60/80. Fusibile di protezione massimo 32A gG. Attacchi a vite. Capacità dei terminali 1 o 2 x 1_6. Norma EN60947-1 / EN60947-4-1. Omologazioni UL, CSA. Marca AEG. Stato Acquistabile.
