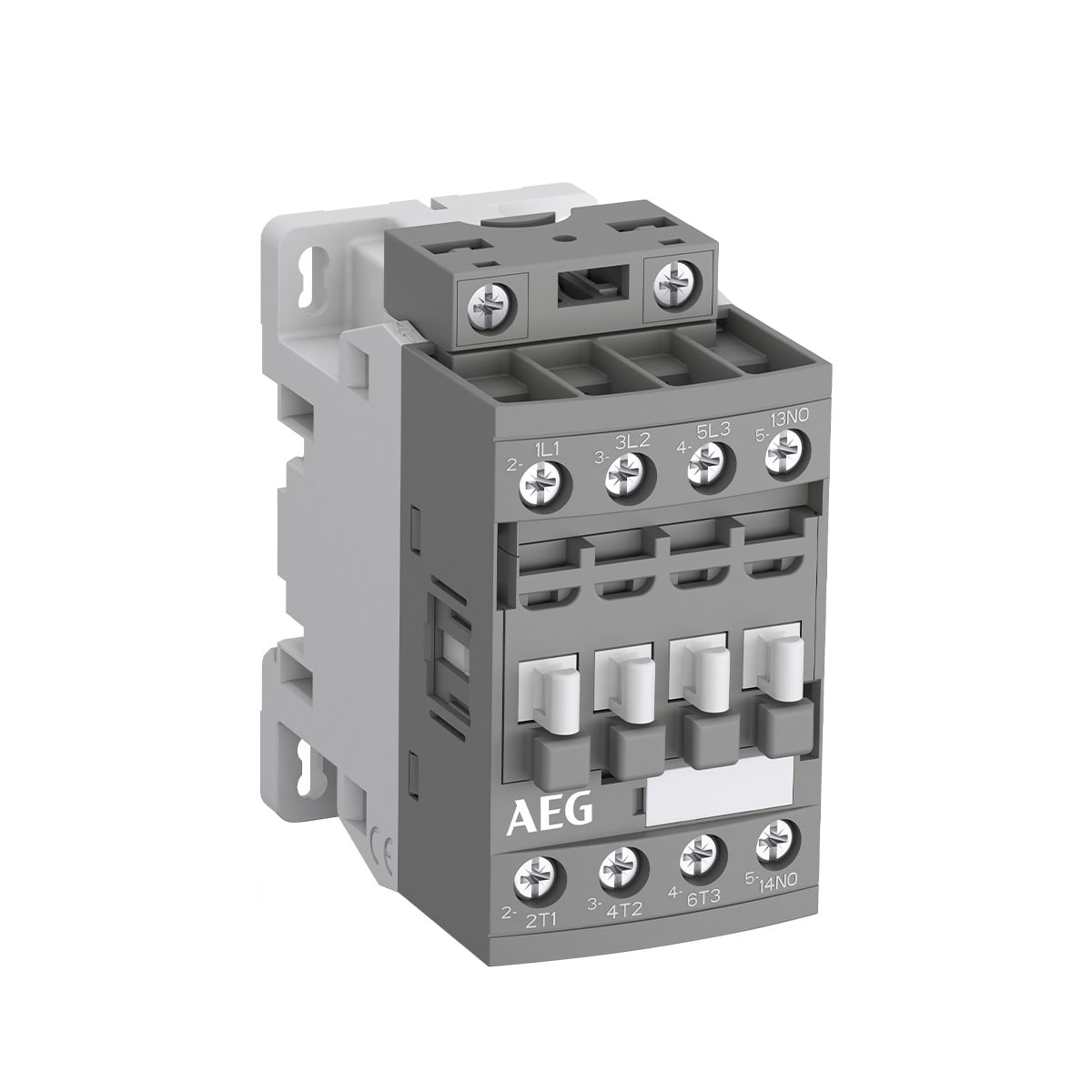

ELETTRA SRL AEG - AEGLS04N3010-ED CONTATTORE DDI AEG 4KW 3P 1NO 24-60V AC/DC - LS04N3010-ED

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Bemessungssteuerspeisespannung AC 50 Hz - 24...60 V
Spannungsart zur Betätigung - AC/DC
Bemessungssteuerspeisespannung DC - 20...60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V - 28 A
Geeignet für Reiheneinbau - nein

Packung

1 ST

EAN

3471523017351

Artikelnummer

AEGLS04N3010-ED

Herstellernummer

LS04N3010-ED

Hersteller

ETT

Bemessungssteuerspeisespannung AC 50 Hz:

24...60 V

Spannungsart zur Betätigung:

AC/DC

Bemessungssteuerspeisespannung DC:

20...60 V

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

28 A

Geeignet für Reiheneinbau:

nein

Anschlussart Hauptstromkreis:

Schraubanschluss

Bemessungsbetriebsleistung NEMA:

5.5928 kW

Anzahl der Schließer als Hauptkontakte:

Bemessungssteuerspeisespannung AC 60 Hz:

24...60 V

Anzahl der Hilfskontakte als Schließer:

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

12 A

Anzahl der Öffner als Hauptkontakte:

Anzahl der Hilfskontakte als Öffner:

Betriebsspannung AC 50 Hz:

690...690 V

Betriebsspannung AC 60 Hz:

690...690 V

Breite:

45 mm

Höhe:

86 mm

Tiefe:

77 mm

CONTATTORE DI POTENZA AEG LS04N3010-ED. Potenza AC3 a 400V (kW) 4. Numero poli 3. Tensione di comando (V) 24_60V AC/DC. Tensione nominale di impiego Ue (V) 690. Corrente Ie in AC3 (A) 9. Potenza 3-fase HP a 200-208V 60Hz secondo UL508 2. Potenza 3-fase HP a 220-240V 60Hz secondo UL508 2. Potenza 3-fase HP a 440-480V 60Hz secondo UL508 5. Potenza 3-fase HP a 575V 60Hz secondo UL508 7,5. Potenza monofase HP a 230V 60Hz secondo UL508 1,5. Carico ohmico AC1 25. Contatti ausiliari 1NO. Tensione di isolamento Ui (V) 690. Potenza dissipata 2,4. Potere d'interruzione 8xIe AC-3 secondo IEC601947-4-1. Campo di funzionamento bobina 20,4_66VAC / 17_66VDC. Assorbimento bobina all'inserzione a 50/60Hz o DC 50VA (AC); 50W (DC). Assorbimento bobina alla tenuta a 50/60Hz o DC 2W. Ith contatto ausiliario a bordo (A) 16. Temperatura di funzionamento (C) -40/70. Temperatura di stoccaggio -60/80. Fusibile di protezione massimo 25A gG. Attacchi a vite. Capacità dei terminali 1 o 2 x 1_6. Norma EN60947-1 / EN60947-4-1. Omologazioni UL, CSA. Marca AEG. Stato Acquistabile.
