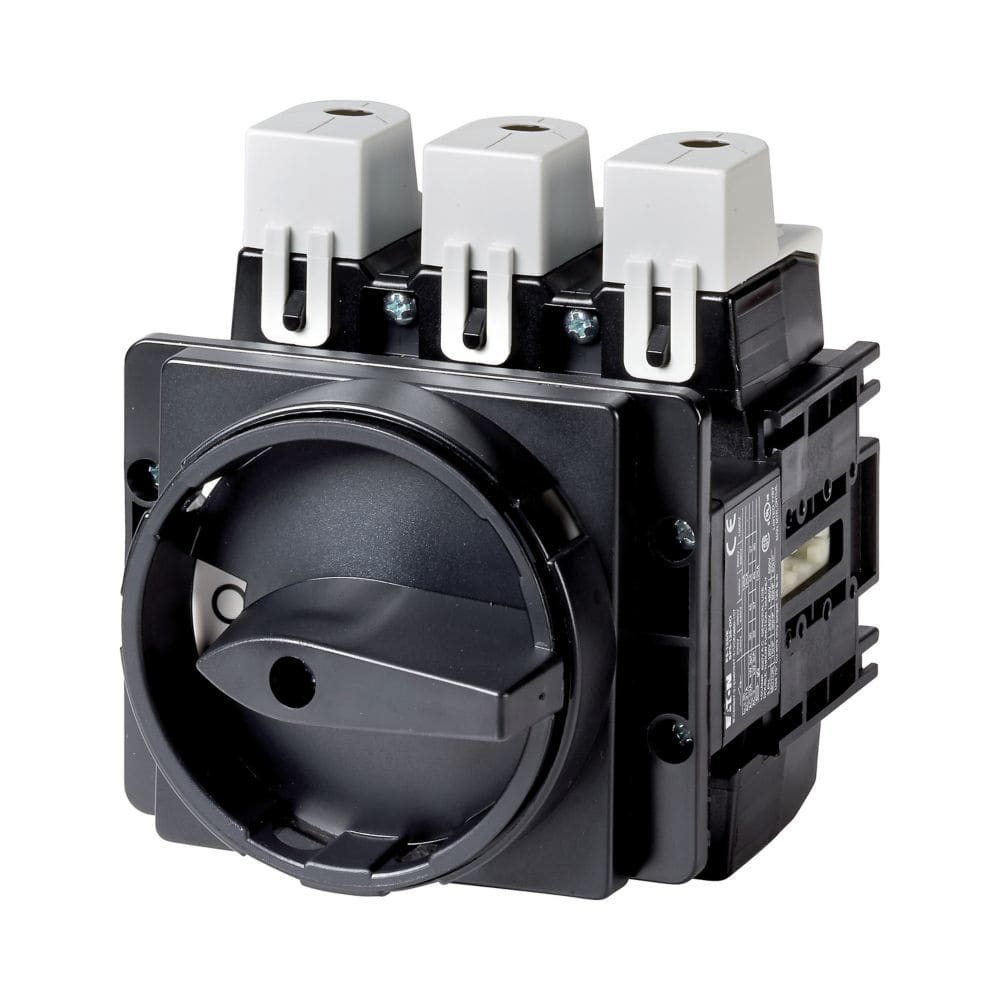

EATON - EAO280912 P5-125/EA/SVB-SW/HI10 3P+1NA 125A MAN NE - 280912

Ausführung als Hauptschalter:

ja

Ausführung als Wartungs-/Reparaturschalter:

ja

Ausführung als Sicherheitsschalter:

nein

Ausführung als NOT-AUS-Einrichtung:

nein

Ausführung als Wendeschalter:

nein

Anzahl der Schalter:

1

Max. Bemessungsbetriebsspannung Ue bei AC:

690 V

Bemessungsbetriebsspannung:

690...690 V

Bemessungsdauerstrom Iu:

125 A

Bemessungsdauerstrom bei AC-23, 400 V:

125 A

Bemessungsdauerstrom bei AC-21, 400 V:

125 A

Bemessungsbetriebsleistung bei AC-3, 400 V:

37 kW

Bemessungskurzzeitstromfestigkeit Icw:

2.5 kA

Bemessungsbetriebsleistung bei AC-23, 400 V:

45 kW

Schaltleistung bei 400 V:

45 kW

Bedingter Bemessungskurzschlussstrom Iq:

30 kA

Polzahl:

3

Anzahl der Hilfskontakte als Öffner:

0

Anzahl der Hilfskontakte als Schließer:

1

Anzahl der Hilfskontakte als Wechsler:

0

Motorantrieb optional:

nein

Motorantrieb integriert:

nein

Spannungsauslöser optional:

nein

Gerätebauart:

Einbaugerät Festeinbautechnik

Geeignet für Bodenmontage:

nein

Geeignet für Frontbefestigung 4-Loch:

ja

Geeignet für Frontbefestigung Zentral:

nein

Geeignet für Verteilereinbau:

nein

Geeignet für Zwischenbau:

nein

Farbe des Betätigungselements:

schwarz

Ausführung des Betätigungselements:

Türkupplungsdrehantrieb

Verriegelbar:

ja

Anschlussart Hauptstromkreis:

Rahmenklemme

Mit vormontierter Verkabelung:

nein

Schutzart (IP), frontseitig:

IP65

Schutzart (NEMA):

12

Breite:

130 mm

Höhe:

150 mm

Tiefe:

115 mm
