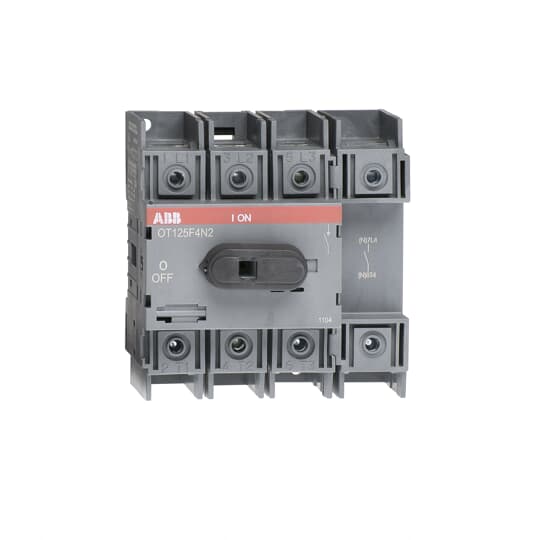

ABB SPA - ABBEE 278 6 Lasttrennschalter

Ausführung als Hauptschalter

ja

Ausführung als Wartungs-/Reparaturschalter

ja

Ausführung als Sicherheitsschalter

nein

Ausführung als NOT-AUS-Einrichtung

nein

Ausführung als Wendeschalter

nein

Max. Bemessungsbetriebsspannung Ue bei AC

750 V

Bemessungsbetriebsspannung

750...750 V

Bemessungsdauerstrom Iu

125 A

Bemessungsdauerstrom bei AC-23, 400 V

90 A

Bemessungsdauerstrom bei AC-21, 400 V

125 A

Bemessungsbetriebsleistung bei AC-3, 400 V

45 kW

Bemessungskurzzeitstromfestigkeit Icw

2.5 kA

Bemessungsbetriebsleistung bei AC-23, 400 V

45 kW

Schaltleistung bei 400 V

45 kW

Bedingter Bemessungskurzschlussstrom Iq

16.5 kA

Polzahl

4

Anzahl der Hilfskontakte als Öffner

0

Anzahl der Hilfskontakte als Schließer

0

Anzahl der Hilfskontakte als Wechsler

0

Motorantrieb optional

nein

Motorantrieb integriert

nein

Spannungsauslöser optional

nein

Gerätebauart

Einbaugerät Festeinbautechnik

Geeignet für Bodenbefestigung

ja

Geeignet für Frontbefestigung 4-Loch

nein

Geeignet für Frontbefestigung Zentral

nein

Geeignet für Verteilereinbau

ja

Geeignet für Zwischenbau

nein

Farbe des Betätigungselements

schwarz

Ausführung des Betätigungselements

kurzer Drehgriff

Verriegelbar

nein

Anschlussart Hauptstromkreis

Schraubanschluss

Schutzart (IP), frontseitig

IP20

Schutzart (NEMA)

1
