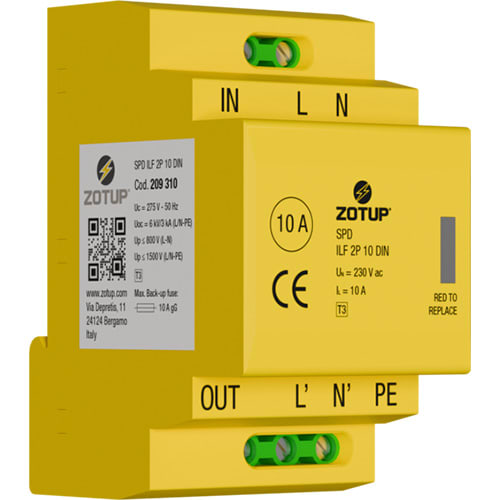

ZOTUP SRL - ZOT209310 ILF 2P 10 DIN SPD TIPO 3 FILTRO 10 A TT
Accedi per visualizzare prezzi e disponibilità
Caratteristiche principali
Tensione nominale AC - 230 V
Tensione massima continuativa AC - 275 V
Corrente nominale di carico - 10 A
Corrente impulsiva nominale di scarica (8/20) (L-N) - 3 kA
Corrente impulsiva nominale di scarica (8/20) (L+N-PE) - 6 kA
Confezione
1 PZ
EAN
8054890320344
Codice prodotto
ZOT209310
Cod. produttore
209310
Produttore
ZOT
Tensione nominale AC
230 V
Tensione massima continuativa AC
275 V
Corrente nominale di carico
10 A
Corrente impulsiva nominale di scarica (8/20) (L-N)
3 kA
Corrente impulsiva nominale di scarica (8/20) (L+N-PE)
6 kA
Livello di protezione
1.5 kV
Livello di protezione L-N
0.8 kV
Livello di protezione L-PE/N-PE
1.5 kV
Numero di poli
2
Metodo di montaggio
Guida DIN 35mm
Max. Sezione conduttore flessibile (capillare)
4 mm²
Con contatto di segnalazione a distanza
no
Segnalazione su apparecchio
Ottico
Classe di prova tipo 3
sì
Con filtro anti interferenze
sì
Grado di protezione (IP)
IP20
ILF 2P DIN è uno scaricatore di sovratensioni multipolare per scariche indirette con filtro di rete integrato per transienti ad alta frequenza con le seguenti applicazioni, caratteristiche e vantaggi. Impiego tipico: è installato in serie al carico nei sottoquadri dell'impianto BT e/o vicino alle utenze da proteggere nell'ambito dell'automazione industriale. • Apparecchio per circuiti monofasi. • Protegge apparecchiature elettroniche (PLC o Computers ecc.) contro sovratensioni e tensioni di disturbo. • Intervento ad "innesco con limitazione" nel circuito d'ingresso, filtro di rete e intervento a limitazione nel circuito d'uscita. • In caso di guasto dell'SPD la protezione viene disconnessa, fornita un'indicazione ottica locale ed attivato il contatto di tele-segnalazione. Il carico continua ad essere alimentato. • Idoneo all'installazione, alle interfacce 2-3 e superiori in accordo con il criterio delle zone di protezione e al coordinamento con SPD. • È adatto alla protezione contro sovratensioni d'apparecchiature elettroniche in categoria I alla prova d'impulsi (sec. IEC 664). • ILF 2P DIN è un SPD di Classe di prova lii (sec. IEC 61643-1 + A 1) o Tipo 3 (sec. CEI EN 61643-11 /A 11).
