ELTAKO - EAK21200401 RELE TAPPARELLE COMANDO CENTR. DIN

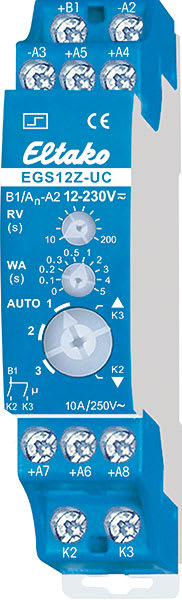

EGS12Z-UC - Interruttore di gruppo a impulsi per comando centralizzato, 1 + 1 contatto NO, non libero da potenziale 16 A/250 V AC, per 1 motore o per rele motore. Consumo in standby solo 0,05-0,4 watt. Dispositivo di installazione modulare per il montaggio su guida DIN-EN 60715 TH35. 1 modulo passo = 18 mm di larghezza, 58 mm di profondita. Questo interruttore di gruppo ad impulsi imposta i comandi dai rele del sensore o da interruttori e pulsanti e, a seconda dell'impostazione dell'interruttore rotante sulla parte anteriore, commuta un motore, un rele di isolamento motore MTR12-UC UC o rele motore CC DCM12-UC. Tensione di alimentazione e commutazione 8..230V UC ai morsetti +B1/-A2. La tensione di comando sui morsetti da A3 a A8 deve avere lo stesso potenziale. Il principio di funzionamento di questo interruttore di gruppo di impulsi e di ottenere da un lato 'salita, arresto, discesa, arresto' (contatto 1 chiuso - entrambi i contatti aperti - contatto 2 chiuso - entrambi i contatti aperti) comandati a impulsi, d'altra parte, e possibile utilizzare ulteriori ingressi di controllo per selezionare SU o GIU come desiderato. Dinamico si riferisce agli ingressi di controllo per i quali e suffi ciente un impulso di almeno 20 millisecondi per chiudere un contatto. Statico denota un ingresso di controllo per il quale il contatto e chiuso solo fi nche il controllo viene applicato il comando. UP e DOWN si applicano a tapparelle, veneziane e tende a rullo. Per tende da sole, 'UP' = retrarre e 'GIU' = estendere. Per fi nestre 'UP' = aperto e 'DOWN' = chiuso. Per Windows, 'su' signifi ca aperto e 'giu' = chiuso e chiuso. Funzione dei selettori: AUTO 1 = In questa posizione del selettore inferiore viene attivata la funzione di inversione comfort locale per veneziane. Con comando locale con pulsante su A3+A4 (collegare con un ponticello) o doppio pulsante su A5/A6, un doppio impulso provoca una rotazione lenta nel senso opposto, che viene interrotta con un altro impulso. AUTO 2 = In questa posizione del selettore rotativo inferiore, la funzione di inversione comfort locale per veneziane e completamente disattivata. AUTO 3 = In questa posizione del selettore rotativo inferiore viene disattivata anche la funzione di rotazione comfort locale per veneziane. Tuttavia, gli ingressi di comando centrale dinamici A5 e A6 per 'AUTO 1' e 'AUTO 2' sono inizialmente statici e consentono quindi di girare le veneziane premendo un pulsante. Solo dopo 1 secondo di attivazione costante passano alla modalita dinamica. = con su e giu tramite il selettore inferiore si impostano le funzioni manuali. Il controllo manuale ha la priorita su tutti gli altri comandi di controllo. WA = Funzione inversione automatica per veneziane e tende da sole. Viene impostata con l'interruttore rotativo centrale. 0 = spento, altrimenti acceso tra 0,1 e 5 secondi con tempo di rotazione impostato. Il senso di rotazione viene invertito solo con 'giu' dopo che e trascorso il tempo di ritardo impostato con il selettore rotativo superiore, ad es. per tendere le tendeda sole o per sistemare le tende in una certa posizione. RV = Il tempo di ritardo (ritardo al rilascio RV) viene impostato con il selettore rotativo superiore. Se l'interruttore del gruppo di impulsi di corrente e in posizione 'su' o 'giu', scorre il tempo di ritardo impostato, al termine del quale il dispositivo passa automaticamente in 'stop'. Il tempo di ritardo deve quindi essere selezionato almeno fi nche l'elemento ombreggiante o la tapparella non si sia spostata da una posizione fi nale all'altra.Sotto questo interruttore rotante si trova il display a LED per i tempi di ritardo WA e RV. Comando locale con pulsante sui morsetti A3+A4 (collegare con un ponticello). Ad ogni impulso, l'interruttore del gruppo di impulsi cambia la posizione di commutazione nell'ordine "su, stop, giu, stop". Comando locale con basculante tapparella sui morsetti A3 e A4. Comando locale con doppio pulsante tapparella sui morsetti A5 e A6. La posizione di commutazione "su" o "giu" viene attivata con un impulso del tasto. Un altro impulso di uno dei due pulsanti interrompe immediatamente il processo. Comando centrale dinamico senza priorita ai morsetti A5 (salita) e A6 (discesa). La posizione di commutazione 'su' o 'giu' viene attivata con un segnale di controllo. Un altrosegnale di controllo (<700 ms) su questo ingresso di controllo interrompe immediatamente il processo, un altro segnale di controllo (>700 ms) continua l'azione in corso. Nessuna priorita perche gli ingressi di comando locale A3+A4 (con ponticello) e gli ingressi di comando centrale A7 e A8 possono prevalere immediatamente, anche se il contatto di comando su A5 o A6 e ancora chiuso. Comando centrale dinamico con priorita sui morsetti A7 (salita) e A8 (discesa). Con priorita perche questi ingressi di controllo non possono essere esclusi da altri ingressi di controllo fi nche il contatto di controllo centrale e chiuso. Altrimenti funziona come il controllo centrale dinamico senza priorita. Questi ingressi di controllo centrale A7 e A8 sono utilizzati dai rele sensore MSR12 e LRW12D per le funzioni pioggia, gelo e vento, in quanto questi devono avere la priorita assoluta rispetto agli altri comandi del sensore.
