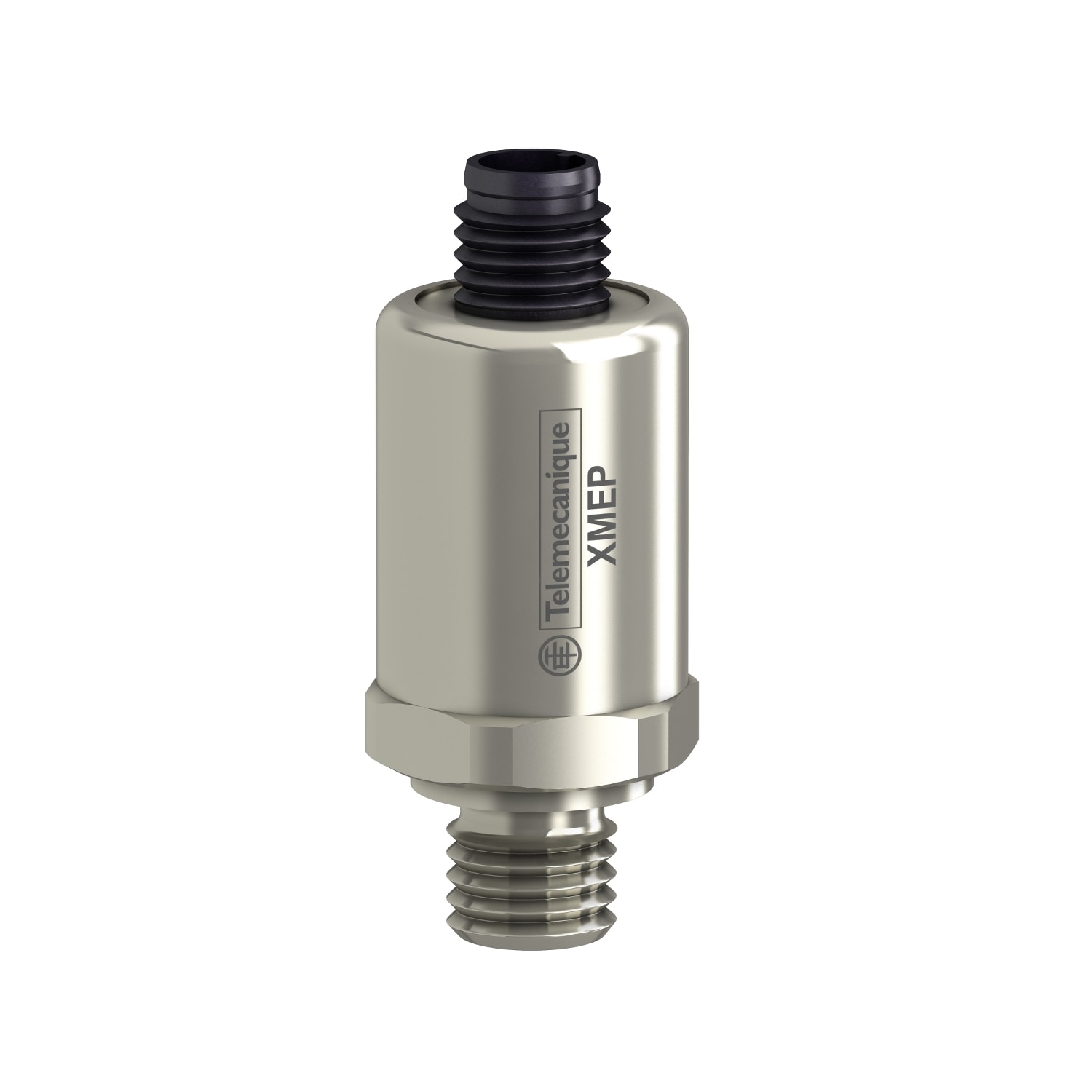

YAGEO TMSS ITALY SRL - TSIXMEP400BD21F TRASD 400 BAR 4-20MA G1/4 M12 CONN

Einschaltdruck:

0...400 bar

Schutzart (IP):

IP65/IP67

Elektronische Ausführung:

ja

Ausschaltdruck:

0...400 bar

Mit manuellem Ein-/Ausschalter:

nein

Geeignet als 2 Punktregler:

nein

Mediumtemperatur:

-30...120 °C

Geeignet als Begrenzer:

nein

Geeignet als Wächter:

ja

Bemessungsbetriebsspannung Ue bei DC:

12...24 V

Anzahl der Hilfskontakte als Wechsler:

0

Max. Arbeitsdruck:

400000 hPa

Anfangseinstellung:

0...400000 hPa

Anzahl der Öffner als Hauptkontakte:

0

Berstdruck:

800 bar

Druck-Schaltdifferenz:

0 bar

Mit Handbetätigung:

nein

Endeinstellung:

0...400000 hPa

Bemessungsbetriebsspannung Ue bei AC 50 Hz:

0...0 V

Max. Prüfdruck:

600 bar

Anzahl der Schließer als Hauptkontakte:

0

Ausführung des elektrischen Anschlusses:

sonstige

Bemessungsbetriebsspannung Ue bei AC 60 Hz:

0...0 V

Anfangswert Messbereich Druck:

0 Pa

Endwert Messbereich Druck:

40000000 Pa

Bemessungsbetriebsleistung bei AC-3, 400 V:

0 kW

Schaltvermögen bei AC-3, 240 V:

0 kA

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:

0 A

Bemessungsbetriebsstrom Ie bei AC-3, 400 V:

0 A

Anzahl der Hilfskontakte als Schließer:

0

Anzahl der Hilfskontakte als Öffner:

0

Einstellbarer Strombereich:

0...0 A

Explosionsgeschützt:

nein
