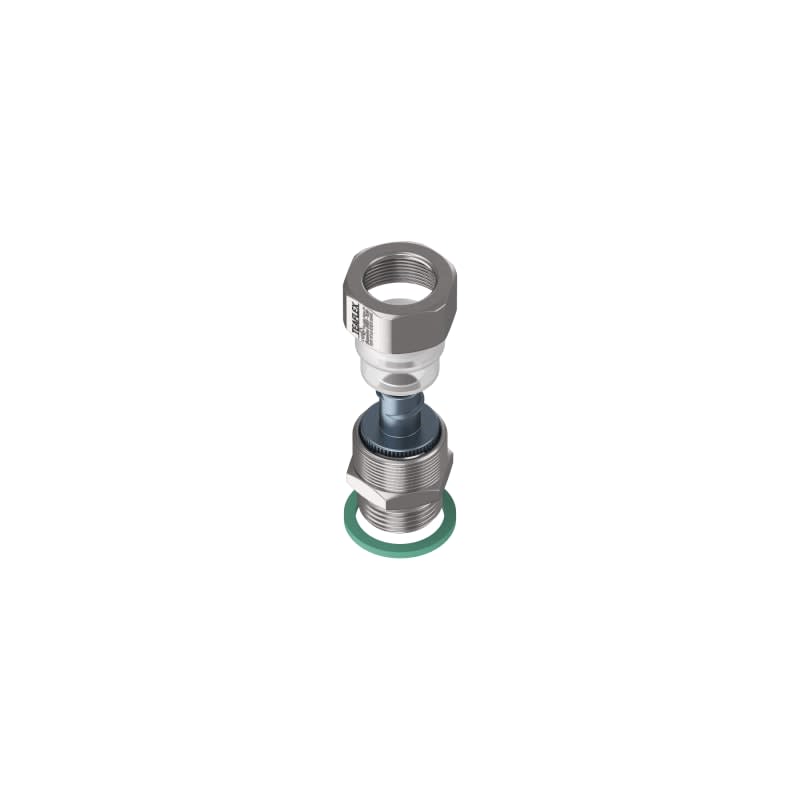

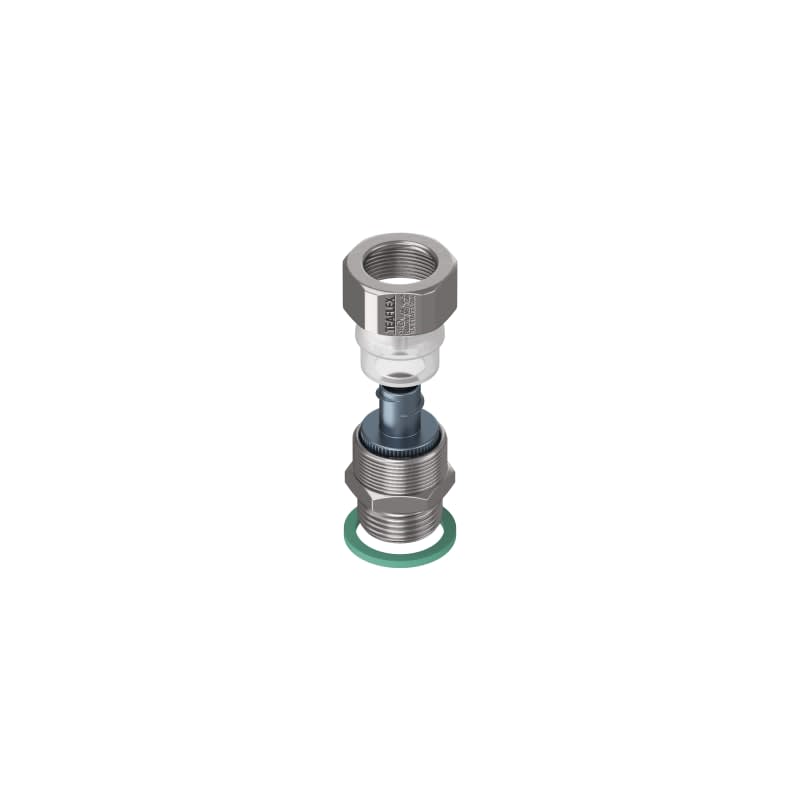

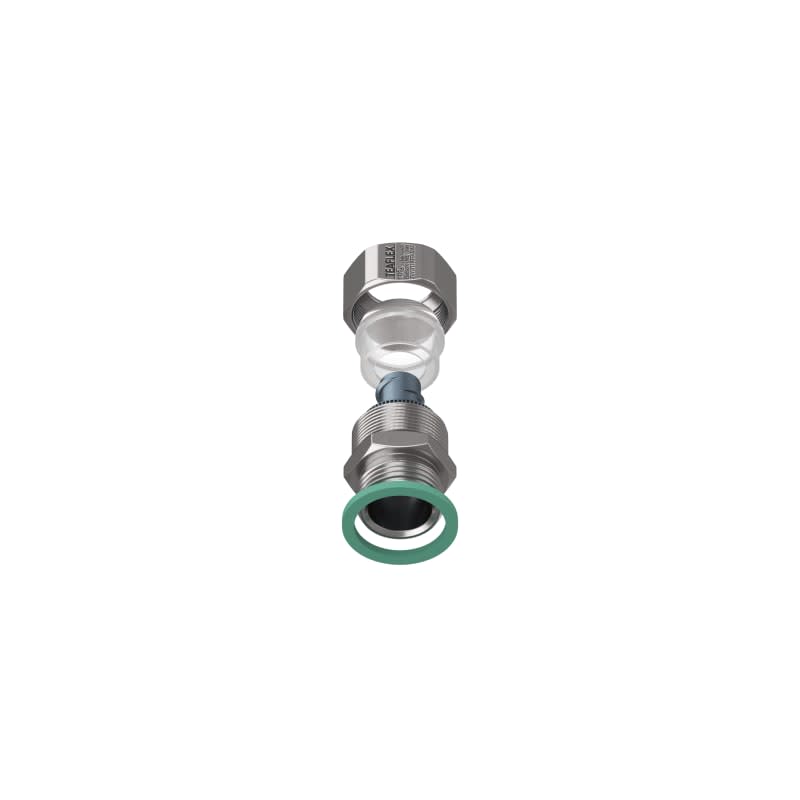

TEAFLEX - TEAEXCMMF10M20 RACCORDO CM- MF 10 M20X1,5 - EXCMMF10M20

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Nenndurchmesser - 12 mm
Schutzart (IP) schlauchabhängig - 67...67
Ausführung - gerade
Bauform - Außengewinde
Verbindungsart zum Gehäuse - Gewinde

Packung

20 ST

EAN

8030343151598

Artikelnummer

TEAEXCMMF10M20

Herstellernummer

EXCMMF10M20

Hersteller

TEA

Nenndurchmesser:

12 mm

Schutzart (IP) schlauchabhängig:

67...67

Ausführung:

gerade

Bauform:

Außengewinde

Verbindungsart zum Gehäuse:

Gewinde

Gewindeart:

metrisch

Gewindeanschlussgröße:

M20 x 1,5

Werkstoff des Gehäuses:

Messing

Oberflächenschutz:

vernickelt

Kleinster Innendurchmesser des Schlauches:

8.5 mm

Max. Außendurchmesser des Schlauches:

26 mm

Gewindelänge:

10 mm

Gesamtlänge:

32.5 mm

Zulässig in Kombination mit Schutzschlauch nach DIN EN 61386-23:

Zul. in Kombination mit Schutzschlauch CSA:

Zul. in Kombination mit Schutzschlauch UL:

Zul. in Kombination mit Schutzschlauch FI:

Einsatztemperatur:

-20...70 °C

Il raccordo consente di effettuare tutti i collegamenti con le guaine metalliche tipo L - P - DAR - SVT - T - TP - LPU - DAPU e SVPEVAT in modo pratico, economico e sicuro. Il collegamento raccordo-guaina viene effettuato mediante una virola ed un anelloin nylon. La particolare costruzione della virola consente l'avvitamento all'interno della guaina metallica, garantendo un abbinamento dotato di un'ottima resistenza alla trazione ed alla vibrazione, assicurando al contempo una perfetta continuità elettrica. L'anello di nylon invece, bloccando esternamente la guaina flessibile, completa l'accoppiamento raccordo-guaina garantendo un grado di protezione IP67.
