SIEMENS - SIE3RA22204BB270BB4 LOAD FEEDER RS S0, 13 .20 A, 24 V DC - 3RA22204BB270BB4
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Art des Motorstarters - sonstige
Auslöseklasse - CLASS 10
Bemessungssteuerspeisespannung DC - -99999...-99999 V
Bemessungsbetriebsleistung bei AC-3, 400 V - 7500 kW
Bemessungsbetriebsstrom bei AC-3, 400 V - 20 A
Packung
1 ST
Grüne Produktbewertung
CO2-Fußabdruck von Produkten
152 kg CO₂-Äquivalent
EAN
4011209895706
Artikelnummer
SIE3RA22204BB270BB4
Herstellernummer
3RA22204BB270BB4
Hersteller
SIE
Art des Motorstarters:
sonstige
Auslöseklasse:
CLASS 10
Bemessungssteuerspeisespannung DC:
-99999...-99999 V
Bemessungsbetriebsleistung bei AC-3, 400 V:
7500 kW
Bemessungsbetriebsstrom bei AC-3, 400 V:
20 A
Mit Kurzschlussauslöser:
ja
Spannungsart zur Betätigung:
DC
Bemessungsbetriebsstrom Ie:
20 A
Überlastauslöser Stromeinstellung:
13...20 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V:
65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V:
150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V:
150000 A
Anzahl der Hilfskontakte als Schließer:
-99999
Anzahl der Hilfskontakte als Öffner:
-99999
Umgebungstemperatur, Obergrenze ohne Einschränkungen:
60 °C
Temperaturkompensierter Überlastschutz:
ja
Anschlussart Hauptstromkreis:
Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:
Schraubanschluss
Geeignet für Tragschienenmontage:
ja
Mit Trafo:
nein
Anzahl der Befehlsstellen:
1
Geeignet für NOT-AUS:
ja
Zuordnungsart nach IEC 60947-4-3:
Klasse 2
Anzahl der Leuchtmelder:
0
Externer Reset möglich:
nein
Mit Sicherung:
nein
Schutzart (IP):
IP20
Schutzart (NEMA):
sonstige
Unterstützt Protokoll für TCP/IP:
nein
Unterstützt Protokoll für PROFIBUS:
nein
Unterstützt Protokoll für CAN:
nein
Unterstützt Protokoll für INTERBUS:
nein
Unterstützt Protokoll für ASI:
nein
Unterstützt Protokoll für MODBUS:
nein
Unterstützt Protokoll für Data-Highway:
nein
Unterstützt Protokoll für DeviceNet:
nein
Unterstützt Protokoll für SUCONET:
nein
Unterstützt Protokoll für LON:
nein
Unterstützt Protokoll für PROFINET IO:
nein
Unterstützt Protokoll für PROFINET CBA:
nein
Unterstützt Protokoll für SERCOS:
nein
Unterstützt Protokoll für Foundation Fieldbus:
nein
Unterstützt Protokoll für EtherNet/IP:
nein
Unterstützt Protokoll für AS-Interface Safety at Work:
nein
Unterstützt Protokoll für DeviceNet Safety:
nein
Unterstützt Protokoll für INTERBUS-Safety:
nein
Unterstützt Protokoll für PROFIsafe:
nein
Unterstützt Protokoll für SafetyBUS p:
nein
Unterstützt Protokoll für sonstige Bussysteme:
nein
Breite:
90 mm
Höhe:
265 mm
Tiefe:
130 mm
- Funzionamento con inversione AC 400 V
- Grandezza costruttiva S0 13,0 ... 20,0 A
- DC 24 V morsetti a vite per montaggio su guida DIN
- Tipo di coordinamento 1 e 2
- Iq = 150 kA 1 NO + 1 NC (contattore)
- Tropicalizzati con omologazioni internazionali (IEC e UL/CSA)
- IE3/IE4 ready
- Regolazione da 0,14 a 65 A
- Montaggio su barra collettrice con interasse di 60 mm
- Oltre 40 000 combinazioni testate disponibili per le applicazioni fino a 630 A
- Semplice e rapido da installare grazie a morsetti a vite o a molla
- Riduzione notevole dell'onere di cablaggio con il sistema di alimentazione opzionale SIRIUS 3RV29
- Compatibilità degli accessori unificati per tutte le grandezze costruttive
- Soluzione modulare sempre attuale e efficienti
- Sostituzione della comprovata serie costruttiva 3RA12 per una maggiore affidabilità

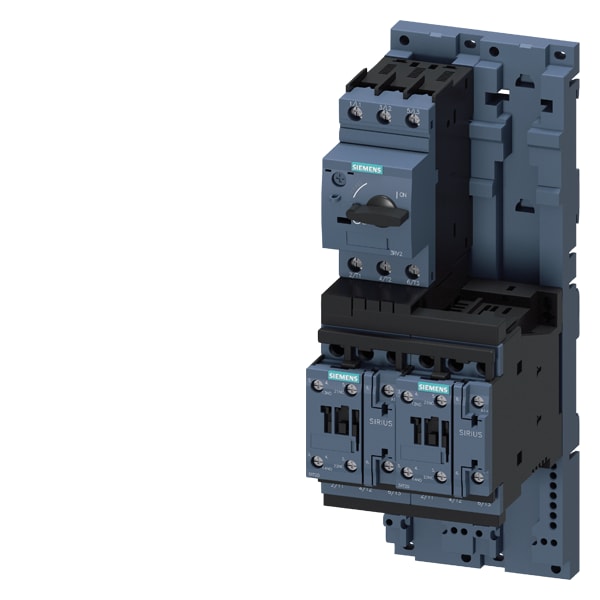

Partenza senza fusibili SIRIUS 3RA22
Avviatore invertitore SIRIUS 3RA22 per la protezione e l'avviamento di motori, combinando un interruttore automatico e due contattori già cablati e collegati.
Dettagli tecnici:
Benefici per il cliente:
