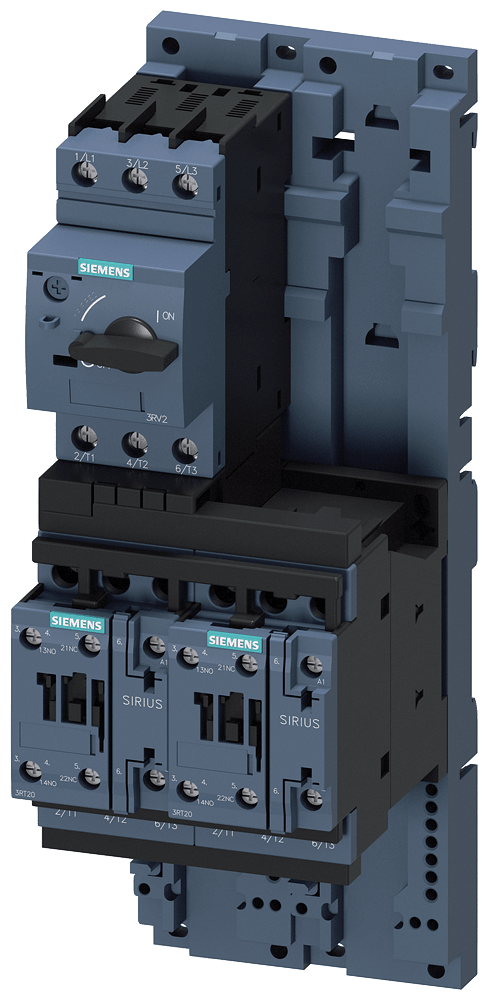

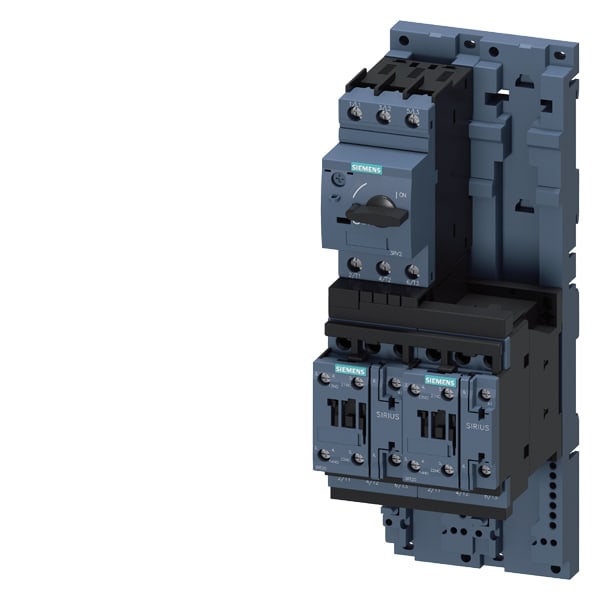

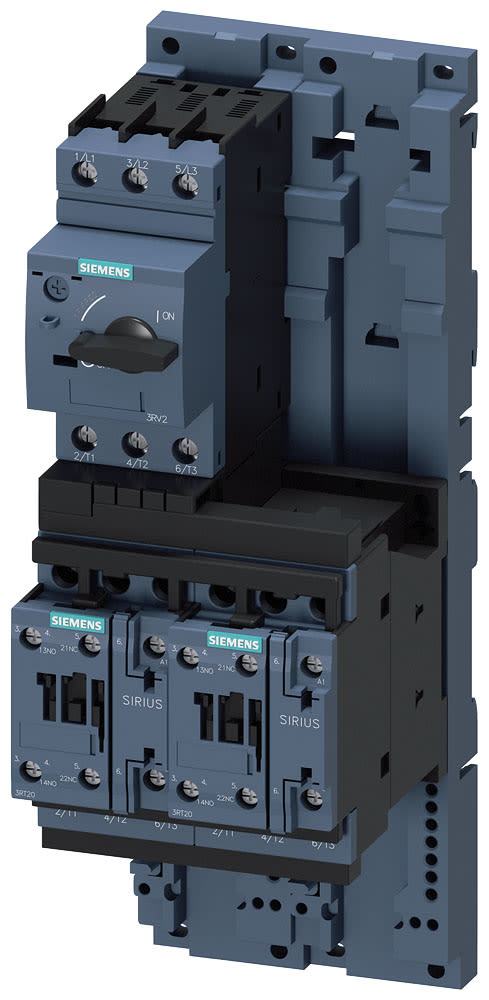

SIEMENS - SIE3RA22201HB240AP0 AVVINV.S0,5,5-8A,AC 230V VT X G.DIN - 3RA22201HB240AP0

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

Art des Motorstarters - sonstige
Bemessungssteuerspeisespannung AC 50 Hz - -99999...-99999 V
Auslöseklasse - CLASS 10
Bemessungssteuerspeisespannung AC 60 Hz - -99999...-99999 V
Bemessungssteuerspeisespannung DC - -99999...-99999 V

Packung

1 ST

EAN

4011209794894

Artikelnummer

SIE3RA22201HB240AP0

Herstellernummer

3RA22201HB240AP0

Hersteller

SIE

Art des Motorstarters:

sonstige

Bemessungssteuerspeisespannung AC 50 Hz:

-99999...-99999 V

Auslöseklasse:

CLASS 10

Bemessungssteuerspeisespannung AC 60 Hz:

-99999...-99999 V

Bemessungssteuerspeisespannung DC:

-99999...-99999 V

Bemessungsbetriebsleistung bei AC-3, 400 V:

3 kW

Bemessungsbetriebsstrom bei AC-3, 400 V:

8 A

Mit Kurzschlussauslöser:

Spannungsart zur Betätigung:

Bemessungsbetriebsstrom Ie:

8 A

Überlastauslöser Stromeinstellung:

5.5...8 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V:

65000 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V:

30000 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V:

150000 A

Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V:

150000 A

Umgebungstemperatur, Obergrenze ohne Einschränkungen:

60 °C

Temperaturkompensierter Überlastschutz:

Anschlussart Hauptstromkreis:

Schraubanschluss

Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:

Schraubanschluss

Geeignet für Tragschienenmontage:

Mit Trafo:

nein

Anzahl der Befehlsstellen:

Geeignet für NOT-AUS:

Zuordnungsart nach IEC 60947-4-3:

Klasse 2

Anzahl der Leuchtmelder:

Externer Reset möglich:

nein

Mit Sicherung:

nein

Schutzart (IP):

IP20

Schutzart (NEMA):

sonstige

Unterstützt Protokoll für TCP/IP:

nein

Unterstützt Protokoll für PROFIBUS:

nein

Unterstützt Protokoll für CAN:

nein

Unterstützt Protokoll für INTERBUS:

nein

Unterstützt Protokoll für ASI:

nein

Unterstützt Protokoll für MODBUS:

nein

Unterstützt Protokoll für Data-Highway:

nein

Unterstützt Protokoll für DeviceNet:

nein

Unterstützt Protokoll für SUCONET:

nein

Unterstützt Protokoll für LON:

nein

Unterstützt Protokoll für PROFINET IO:

nein

Unterstützt Protokoll für PROFINET CBA:

nein

Unterstützt Protokoll für SERCOS:

nein

Unterstützt Protokoll für Foundation Fieldbus:

nein

Unterstützt Protokoll für EtherNet/IP:

nein

Unterstützt Protokoll für AS-Interface Safety at Work:

nein

Unterstützt Protokoll für DeviceNet Safety:

nein

Unterstützt Protokoll für INTERBUS-Safety:

nein

Unterstützt Protokoll für PROFIsafe:

nein

Unterstützt Protokoll für SafetyBUS p:

nein

Unterstützt Protokoll für sonstige Bussysteme:

nein

Breite:

90 mm

Höhe:

265 mm

Tiefe:

120 mm

Avviatore invertitore SIRIUS 3RA22

Il 3RA22 è progettato per la protezione e l'avviamento di motori con operatività AC 400 V.

Dettagli tecnici:

Partenza senza fusibili
Grandezza costruttiva S0 5,50 ... 8,00 A AC 230 V
Morsetti a vite per montaggio su guida DIN con adattatore per guida DIN
Iq = 150 kA 1 NO+1 NC (contattore)

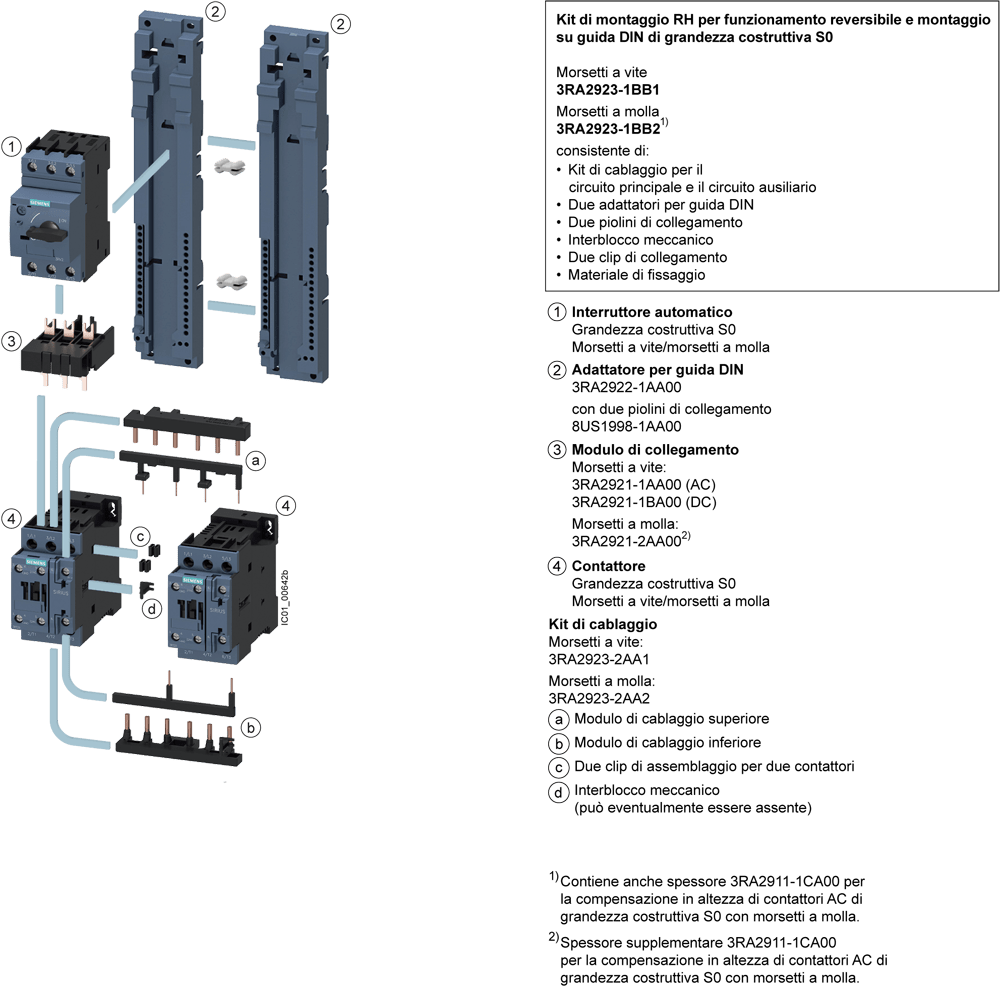

Combinazione testata e premontata di un interruttore automatico 3RV2 e due contattori 3RT2
Apparecchi tropicalizzati con omologazioni internazionali (IEC e UL/CSA) e IE3/IE4 ready
Fornibili con comando AC e DC nelle grandezze costruttive S00, S0 e S2 con campi di regolazione da 0,14 a 65 A
Offerti con morsetti a vite o a molla per il montaggio su guida DIN
Fissaggio a vite e montaggio su sbarra collettrice con interasse di 60 mm
Oltre 40 000 ulteriori combinazioni testate di singoli apparecchi per la protezione, il comando e l'avvio fino a 630 A
Accessori degli interruttori automatici 3RV2 e dei contattori 3RT2 unificati per tutte le grandezze costruttive
Opzione di alimentazione SIRIUS 3RV29 (per S00 e S0)
Le partenze 3RA22 sostituiscono la comprovata serie costruttiva 3RA12
