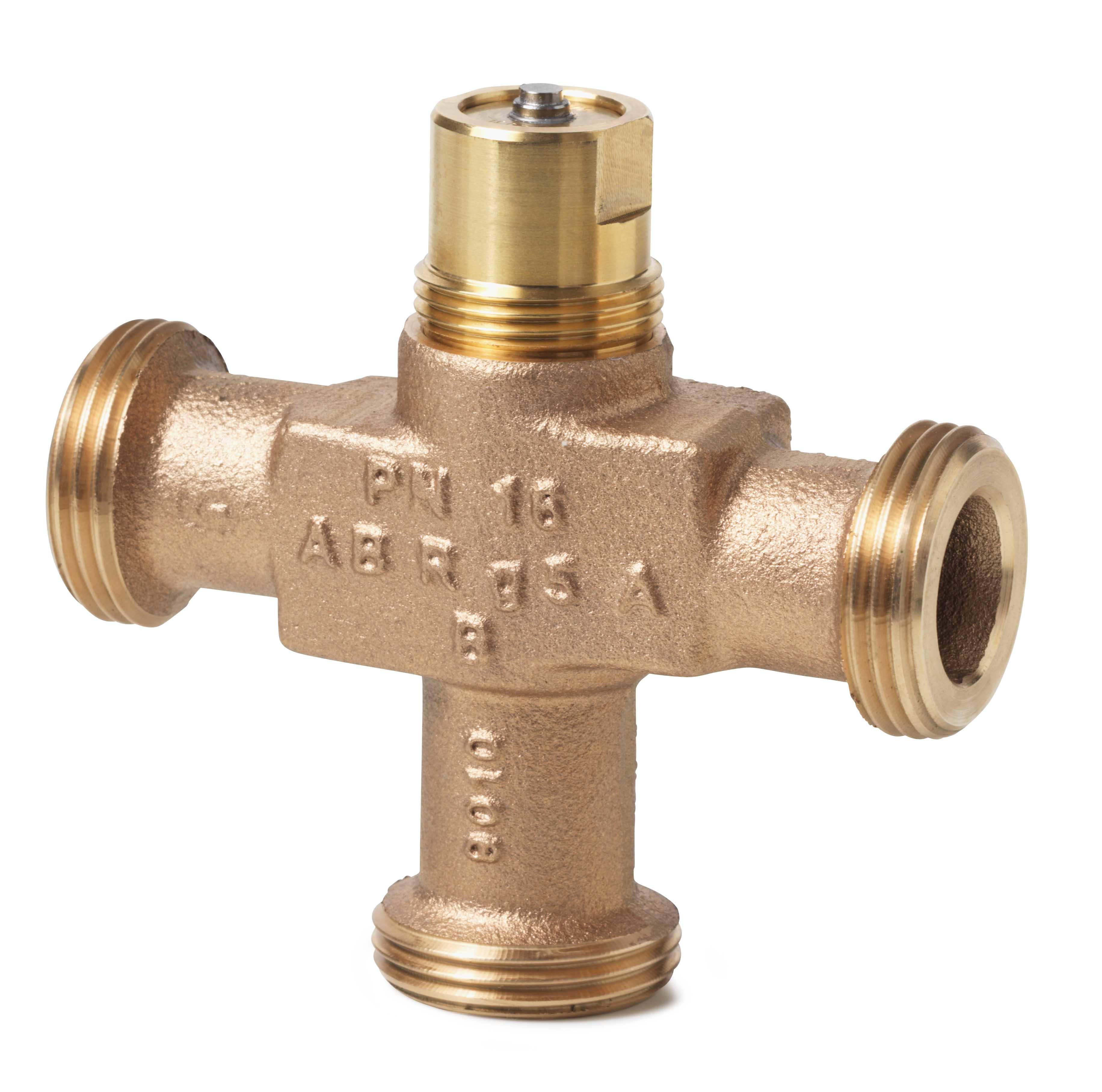

SIEMENS - BUILDING T - BCTBPZ:VXG44.15-1 VALVOLA 3 VIE SEDE/OTTURATORE DN15 PN16 - BPZ:VXG44.15-1

Nenndurchmesser:

DN 15

Anschlüsse:

Außengewinde

Druckstufe Artikel:

PN 16

Kvs-Wert:

1

Druckstufe Flansch:

PN 16

Werkstoffgüte:

Bronze (Rg 5)

Max. Differenzdruck in geöffneter Stellung:

4 bar

Werkstoff des Gehäuses:

Bronze

Mediumtemperatur (Dauerbetrieb):

1...120 °C

Rohraußendurchmesser alle Anschlüsse:

21.3 mm

Einbauweise verteilend:

nein

Leckverlust des Kvs-Wertes:

0.02 %

Kvs-Wert Bypass:

1

Mit Kupplungsanschluss 1:

ja

Mit Kupplungsanschluss 2:

ja

Leckverlust des Kvs-Wertes Bypass:

0.02 %

Mit Kupplungsanschluss 3:

ja

Mit T-Stück für 4-Wege-Anschluss:

nein

Oberflächenschutz:

unbehandelt

Länge Anschluss 1:

50 mm

Höhe Achse:

45 mm

Länge Anschluss 2:

50 mm

Länge Anschluss 3:

58 mm

Einstellverhältnis (Svo):

50 %

Hublänge:

5.5 mm

Arbeitslänge Anschluss 1:

50 mm

Arbeitslänge Anschluss 2:

50 mm

Arbeitslänge Anschluss 3:

58 mm
