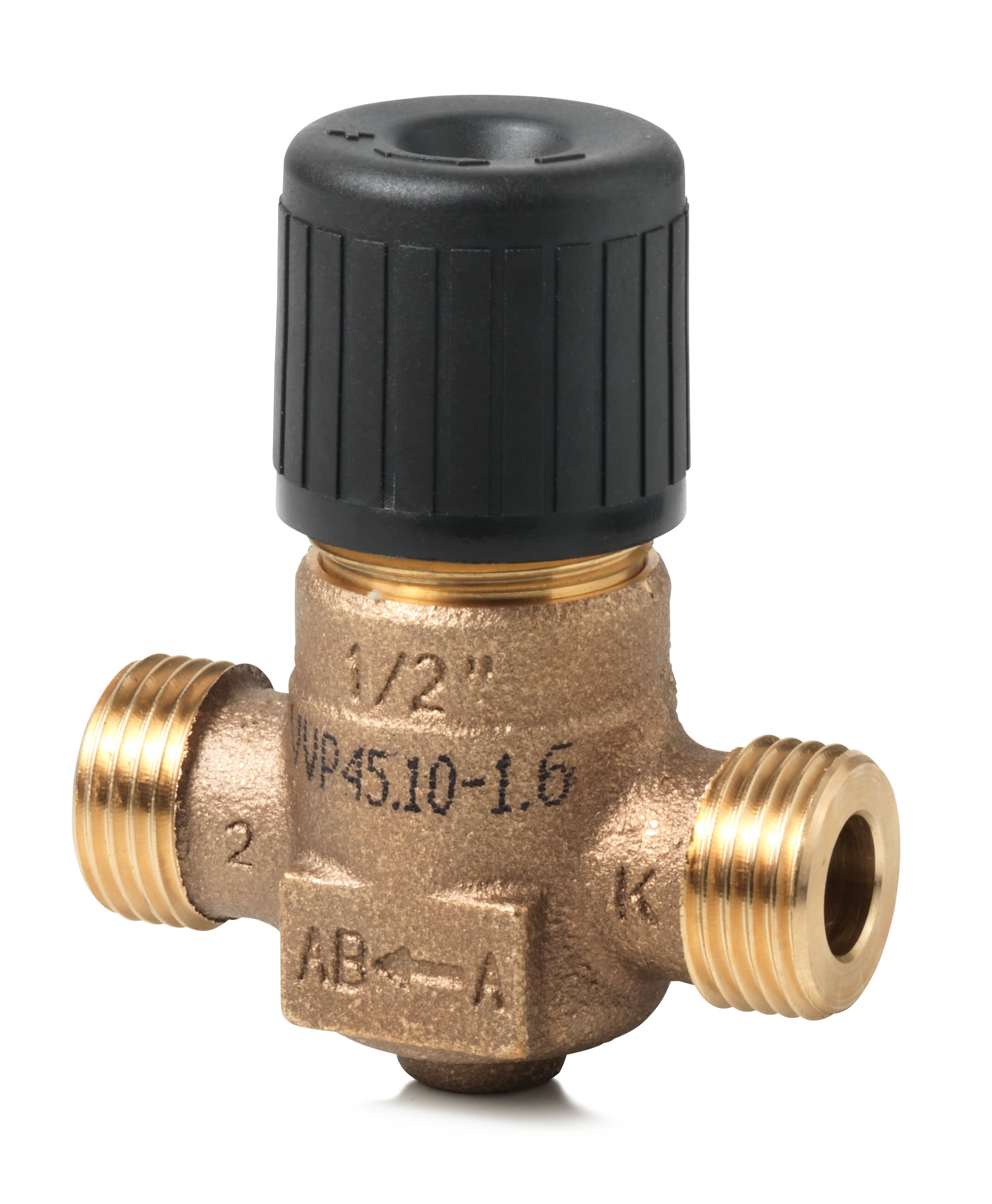

SIEMENS - BUILDING T - BCTBPZ:VVP45.10-1.6 VALVOLA 2 VIE SEDE/OTTURATORE DN10 PN16

Nenndurchmesser Anschluss 1:

DN 10

Anschluss 1:

Außengewinde zylindrisch BSPP (ISO 228-1)

Werkstoff des Gehäuses:

sonstige

Werkstoffgüte:

Bronze (Rg 5)

Anschluss 2:

Außengewinde zylindrisch BSPP (ISO 228-1)

Druckstufe Artikel:

PN 16

Mit Kupplungsanschluss 1:

ja

Kvs-Wert:

1.6

Rohraußendurchmesser Anschluss 1:

10 mm

Druckstufe Flansch:

PN 16

Nenndurchmesser Anschluss 2:

DN 10

Mit Kupplungsanschluss 2:

ja

Oberflächenschutz:

sonstige

Mit Durchflussmesspunkt:

nein

Rohraußendurchmesser Anschluss 2:

10 mm

Kennlinien-Charakteristik:

gleichprozentig

Automatische Durchflussregelung:

nein

Max. Differenzdruck in geöffneter Stellung:

4 bar

Leckverlust des Kvs-Wertes:

0.02 %

Hublänge:

5.5 mm

Länge Anschluss 1:

30 mm

Einstellverhältnis (Svo):

50 %

Länge Anschluss 2:

30 mm

Höhe Achse:

44.9 mm

Arbeitslänge Anschluss 1:

30 mm

Arbeitslänge Anschluss 2:

30 mm

Mediumtemperatur (Dauerbetrieb):

1...110 °C
