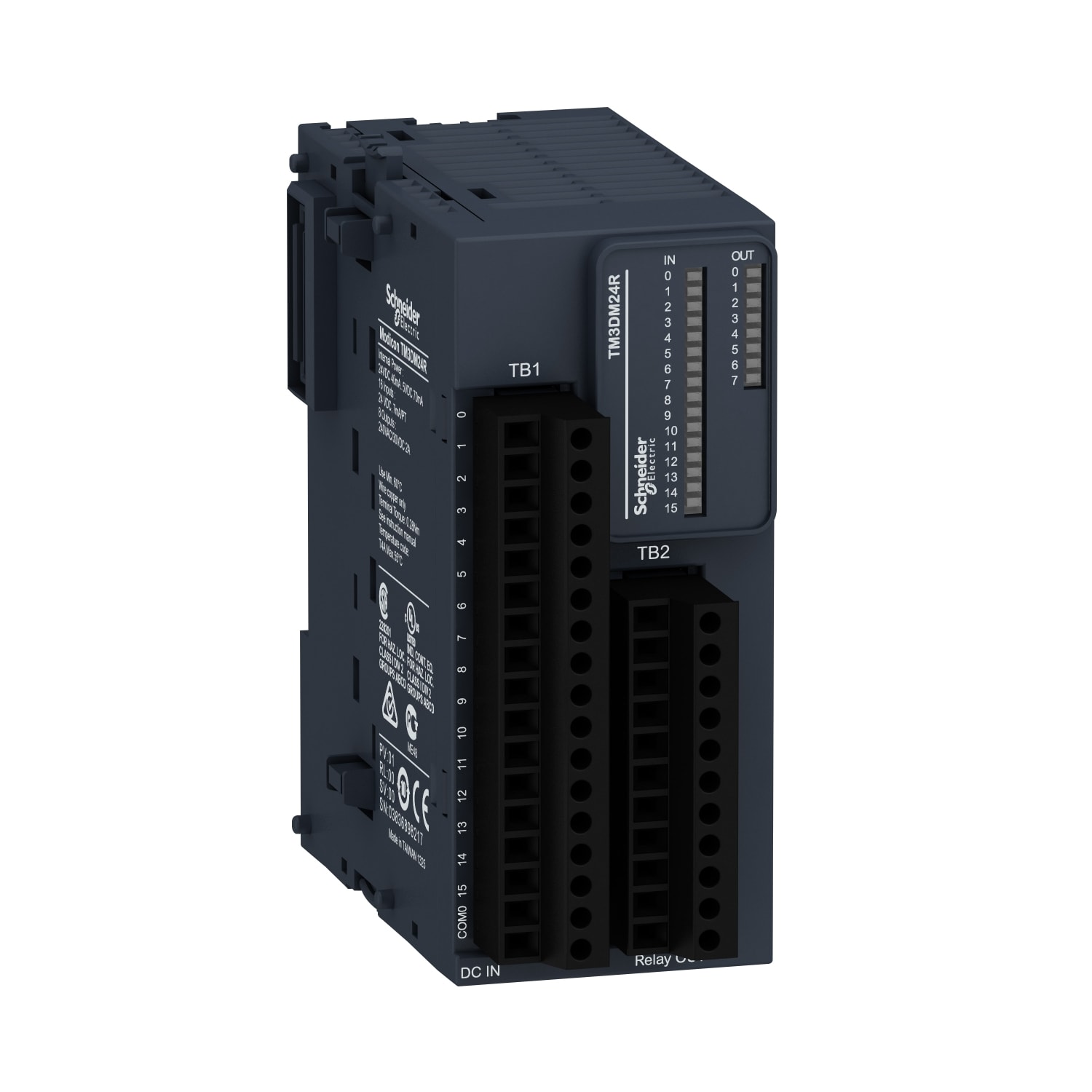

SCHNEIDER ELECTRIC - SNRTM3DM24R MODULO TM3 24 I/O RELE

KopierenKopieren
SCHNEIDER ELECTRIC - SNRTM3DM24R MODULO TM3 24 I/O RELE

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

  • Versorgungsspannung bei DC - 24...24 V

  • Anzahl der digitalen Eingänge - 16

  • Anzahl der digitalen Ausgänge - 8

  • Spannungsart der Versorgungsspannung - DC

  • Digitale Ausgänge konfigurierbar - nein

Packung

  • 1 ST

EAN

3606480611544

Artikelnummer

SNRTM3DM24R

Herstellernummer

TM3DM24R

Hersteller

SNR

Versorgungsspannung bei DC:

24...24 V

Anzahl der digitalen Eingänge:

16

Anzahl der digitalen Ausgänge:

8

Spannungsart der Versorgungsspannung:

DC

Digitale Ausgänge konfigurierbar:

nein

Art des Digitalausgangs:

Relais

Digitale Eingänge konfigurierbar:

nein

Art der Eingangsspannung:

DC

Geeignet für Sicherheitsfunktionen:

nein

Eingangsstrom bei Signal 1:

7 mA

Ausführung des elektrischen Anschlusses:

Schraubanschluss

Zulässige Spannung am Eingang:

19.2...28.8 V

Ausgangsstrom:

2 A

Performance Level nach EN ISO 13849-1:

ohne

Zulässige Spannung am Ausgang:

30...264 V

Art der Ausgangsspannung:

AC/DC

Kurzschlussschutz, Ausgänge vorhanden:

nein

Redundanzfähigkeit:

nein

Verzögerungszeit bei Signalwechsel:

4...10 ms

SIL nach IEC 61508:

ohne

Zugehöriges Betriebsmittel (Ex ia):

nein

Zugehöriges Betriebsmittel (Ex ib):

nein

Explosionsschutz-Kategorie für Gas:

ohne

Explosionsschutz-Kategorie für Staub:

ohne

Breite:

42.9 mm

Höhe:

90 mm

Tiefe:

84.6 mm

Questo prodotto fa parte della gamma Modicon TM3, un'offerta di moduli di espansione degli I/O per Modicon M221, M241, M251 e M262. Il modulo di I/O digitale dispone di 16 canali di ingresso, 8 canali di uscita relè con logica digitale sink o source (positiva/negativa). È un modulo di I/O con una tensione di uscita relè di 24 V CC, 240 V CA, un consumo di corrente di 65 mA, 5 mA a 5 V CC tramite connettore bus. Questo prodotto è in grado di controllare variatori di velocità o qualsiasi dispositivo dotatodi ingresso di corrente o tensione. Esiste un isolamento tra ingresso/uscita e logica interna a 500 V CA, gruppi di ingresso e uscita a 1500 V CA, contatto aperto a 750 V CA e non isolato tra gli ingressi/uscite. È dotato di morsetto a vite rimovibile per il collegamento elettrico con regolazione del passo di 3,81 mm per ingressi e uscite. È un prodotto classificato IP20. Le dimensioni sono 42,9 mm (larghezza) x 84,6 mm (profondità) x 90 mm (altezza). Pesa 0,165 kg. Questo prodotto è certificato da CE,CULus e C-Tick. È conforme alle norme EN/IEC 61131-2 e EN/IEC 61010-2-201. Questo modulo è compatibile con i logic controller Modicon M262, Modicon M241, Modicon M251 e Modicon M221. Supporta guida tipo TH35-15, guida tipo TH35-7.5 top hat conforme a IEC 60715 e piastra o pannello con kit di fissaggio. I moduli di espansione Modicon TM3 sono stati progettati con un semplice meccanismo di assemblaggio di interblocco. Un connettore di espansione del bus viene utilizzato per distribuire i dati e l'alimentazione quando si assemblano i moduli Modicon TM3 con i logic controller. Aumentare le prestazioni del controller con il sistema di I/O Modicon TM3 appositamente progettato per i logic controller Modicon M221, M241 e M251.
