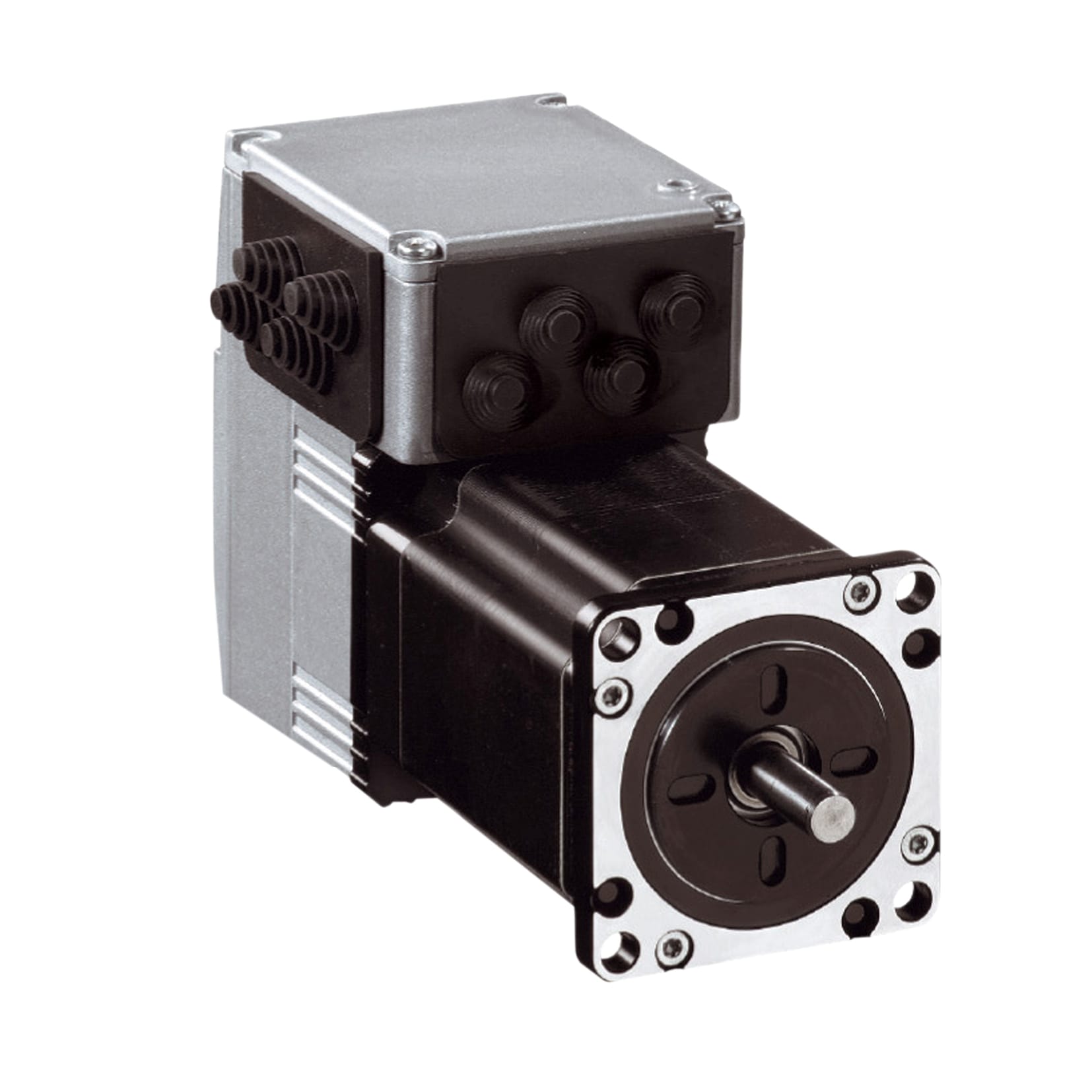

SCHNEIDER ELECTRIC - SNRILS1M573PB1A0 Integr. 3ph I/O flangia 57 circ.stamp.

Drive integrato con motore passo-passo, senza riduttore e senza freno d'arresto. Il feedback è dato da una tacca di zero. La sua velocità nominale è 200 giri/min a 24 VCC, 500 giri/min a 36 VCC. La coppia nominale è 1,5 Nm. Incorpora 4 segnali che possono essere utilizzati come ingresso o uscita. Questo drive integrato è costituito da un'elettronica di controllo con un'interfaccia di comunicazione per I/O per la sequenza di movimento e un motore passo-passo a 3 fasi. Le sue velocità di trasmissione sono 9,6, 19,2 e 38,4 kbauds. Il collegamento elettrico viene eseguito su un connettore della scheda a circuito stampato. Le dimensioni della flangia del motore sono 57 mm. Viene installato con 4x fori di montaggio da 5,2 mm. Il diametro del cerchio dei fori di montaggio è di 66,6 mm. Pesa 2.0 kg. Integra un'interfaccia I/O per la sequenza di movimento. Questo prodotto è certificato da cUL, TÜV e UL. Queste posizioni di montaggio sono consentite secondo IEC 60034-7 come albero IM B5 orizzontale, albero IM V1 verticale, estremità dell'albero giù, albero IM V3 verticale, estremità dell'albero su. Le unità integrate Lexium vengono utilizzate per creare soluzioni di controllo del movimento decentralizzato in unità molto compatte. Unità integrate per il controllo del movimento con motore passo-passo, servo o brushless DC.
