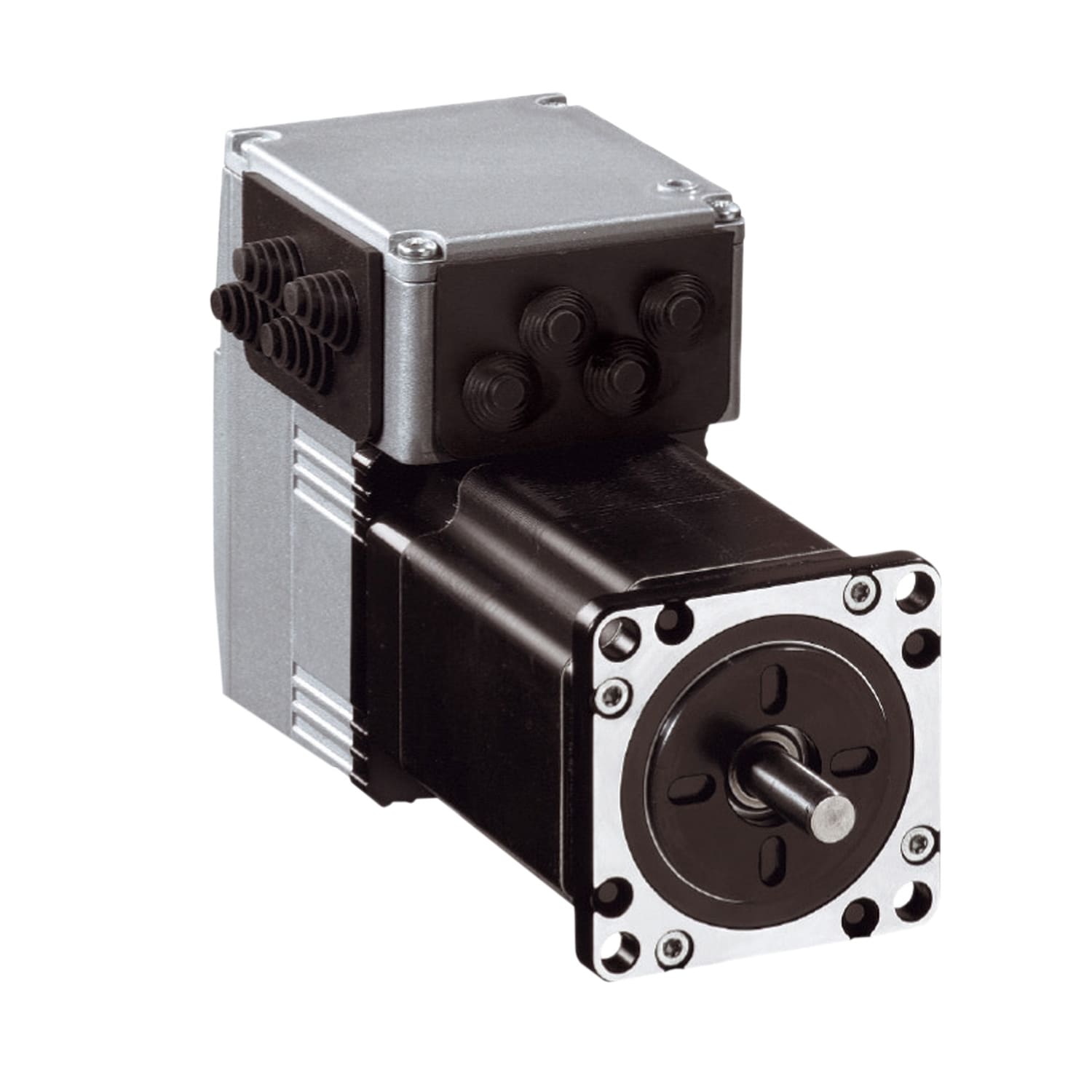

SCHNEIDER ELECTRIC - SNRILS1F573PC1A0 LEXIUM ENTRAINEMENT INTEGRE, MOTEUR PAS

Il prodotto fa parte della gamma Lexium ILA, ILE, ILS, un'offerta di azionamenti integrati per il controllo del movimento. L'azionamento di movimento integrato con motore passo-passo a 6 poli presenta un'interfaccia di comunicazione integrata CANopen DS301. È dotato di un encoder single-turn (16384 punti/giro) e di un sensore a impulsi di riferimento (marcatore zero). L'integrazione del motore e dell'elettronica di controllo riduce i costi di installazione. Il motore passo-passo a 3 fasi ha una tensione nominale di alimentazione di 24V a 36V DC, un consumo massimo di corrente di 8500 mA e una velocità nominale di 500RPM a 36 V. Fornisce una velocità di rotazione elevata e un avvolgimento a coppia media con estremità dell'albero non filettata. È dotato diconnettore industriale per il collegamento elettrico. Il prodotto è classificato IP41 (bronzina dell'albero) e IP54 (totale eccetto la bronzina dell'albero). Dimensioni: 138,9 mm (lunghezza) x 57 mm (larghezza), albero da 8 mm x 21 mm. Dimensioni del collare di centraggio: 1,6 mm (profondità) x 38,1 mm (diametro) con foro di montaggio di diametro 66,6 mm. Peso: 2 kg. È adatto a numerosi settori, come la stampa, la carta, il confezionamento, la movimentazione, l'etichettatura, l'industria tessile, la produzione elettronica e le applicazioni della tecnologia medica. Il prodotto è certificato CE, TUV, CUL e UL. Soddisfa le norme EN/IEC 61800-3, EN 61800-3, 2001, secondo ambiente, IEC 60072-1, EN/IEC 50178, EN 61800-3, 2001-02, IEC 61800-3, Ed 2 e EN 50347. Supporta il montaggio a flangia da 57 mm con un sistema di raffreddamento a convezione naturale. Gli azionamenti integrati Lexium integrano motore, controller di posizionamento, elettronica di alimentazione, bus di campo e funzione di sicurezza in un unico dispositivo. Ogni tecnologia motorizzata offre un'ampia gamma di applicazioni per soluzioni di movimento decentrate. I seguenti modi operativi possono essere impostati tramite il bus di comunicazione come riduttore elettronico (per unità ILA1X57 con encoder single turn), profilo di velocità, manuale (JOG), punto-punto e homing (ritorno a riposo).
