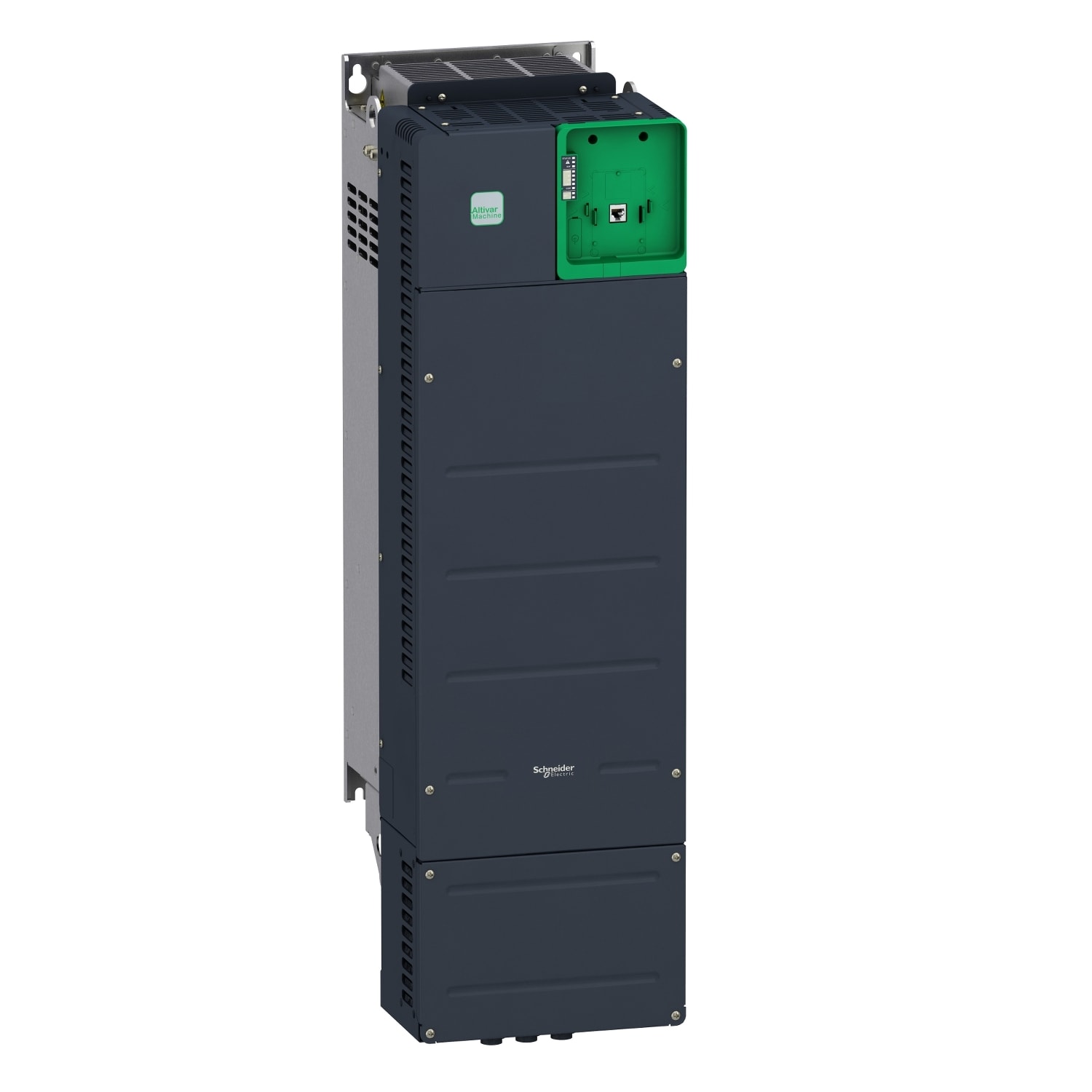

SCHNEIDER ELECTRIC - SNRATV340D55N4E ATV340 ETH. 55 KW HD 380/480 V
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Netzspannung - 380...480 V
Netzfrequenz - 50/60 Hz
Eingangsphasenzahl - 3
Ausgangsphasenzahl - 3
Max. Ausgangsfrequenz - 500 Hz
Packung
1 ST
EAN
3606480967122
Artikelnummer
SNRATV340D55N4E
Herstellernummer
ATV340D55N4E
Hersteller
SNR
Netzspannung
380...480 V
Netzfrequenz
50/60 Hz
Eingangsphasenzahl
3
Ausgangsphasenzahl
3
Max. Ausgangsfrequenz
500 Hz
Max. Ausgangsspannung
480 V
Nennausgangsstrom I2N
131.3 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung
75 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung
75 kW
Relative symmetrische Netzfrequenztoleranz
5 %
Relative symmetrische Netzspannungstoleranz
10 %
Anzahl der analogen Ausgänge
2
Anzahl der analogen Eingänge
3
Anzahl der digitalen Ausgänge
1
Anzahl der digitalen Eingänge
8
Mit Bedienelement
nein
Einsatz im Industriebereich zulässig
ja
Einsatz im Wohn- und Gewerbebereich zulässig
nein
Unterstützt Protokoll für TCP/IP
ja
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für BACnet
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Anzahl der HW-Schnittstellen Industrial Ethernet
2
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen sonstige
1
Mit optischer Schnittstelle
nein
Mit PC-Anschluss
ja
Bremschopper integriert
nein
4-Quadrantenbetrieb möglich
ja
Art des Umrichters
U-Umrichter
Schutzart (IP)
IP20
Schutzart (NEMA)
1
Höhe
908 mm
Breite
271 mm
Tiefe
309 mm
Variatore di velocità, 55 kW HD, 400 V, 3 fase, ATV340 Ethernet. tipo di prodotto o componente: variatore di velocità - applicazione: macchina - variante: versione standard - applicazione prodotto: motori asincroni, motori sincroni - modalità di montaggio: montaggio a parete - grado di protezione IP: IP20 conforme a IEC 60529, IP20 conforme a IEC 61800-5-1 - tipo di raffreddamento: convezione forzata - numero di fasi della rete: 3 fasi - potenza motore in kW: 55 kW (impiego pesante), 75 kW (impiego normale) - potenza motore in hp: 100 hp (impiego normale), 75 hp (impiego pesante) - corrente di linea: 112,7 A a 480 V con induttanza di linea interna (impiego normale), 131,3 A a 380 V con induttanza di linea interna (impiego normale), 86,9 A a 480 V con induttanza di linea interna (impiego pesante), 98,9 A a 380 V con induttanza di linea interna (impiego pesante) - Isc linea presunta: 50 kA - potenza apparente: 72,2 kVA a 480 V (impiego pesante), 93,7 kVA a 480 V (impiego normale) - corrente di uscita continua: 106 A a 4 kHz (impiego pesante), 145 A a 4 kHz (impiego normale) - corrente transitoria massima: 159 A durante 2 s (impiego pesante), 159 A durante 60 s (impiego pesante), 174 A durante 2 s (impiego normale), 174 A durante 60 s (impiego normale) - profilo di controllo motore asincrono: coppia standard costante, coppia standard variabile, modalità coppia ottimizzata - profilo di controllo motore sincrono: motore a magnete permanente, motori a riluttanza - frequenza uscita variatore di velocità: 0,1...500 Hz - frequenza di commutazione nominale: 2,5 kHz - frequenza di commutazione: 1...8 kHz regolabile, 2,5...8 kHz con fattore di declassamento. Benefici: .. Applicazioni: .. Benefici: .. Applicazioni: Per applicazioni che richiedono elevate performance,nei settori:..
