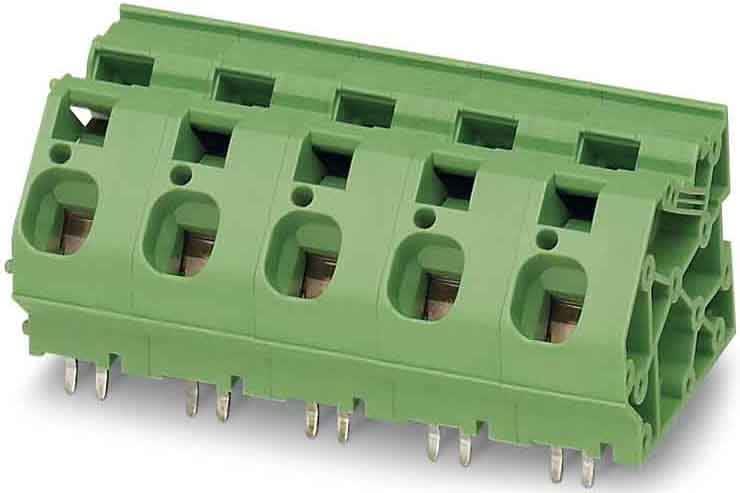

PHOENIX CONTACT - PHC1986631 ZFKDS 10-15,00 MORSETTO - 1986631

Höhe:

33.5 mm

Anzahl der elektrischen Anschlüsse:

1

Anzahl der Etagen:

1

Rastermaß der Anschlüsse:

15 mm

Winkel Leiterplatte/Leiteranschluss:

45°/135° (schräg nach oben)

Bemessungsstrom In:

76 A

Bemessungsspannung:

1000 V

Bemessungsstoßspannung:

8 kV

Überspannungskategorie:

III

Verschmutzungsgrad:

2

Anschlussart Leiter:

Federzuganschluss

Anschließbarer Leiterquerschnitt eindrähtig:

0.2...16 mm²

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:

0.25...10 mm²

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:

0.2...10 mm²

Anschließbarer Leiterquerschnitt mehrdrähtig:

0.2...16 mm²

Anschlussart Leiterplatte:

Lötanschluss

Werkstoff der Anschlussoberfläche:

Zinn

Durchmesser Anschlusspin:

2.2 mm

Länge des Pins:

6.5 mm

Werkstoff des Isolierkörpers:

sonstige

Gehäusefarbe:

grün

Art der Leiterplattenbefestigung:

Anschlusskontakt

Befestigungsart:

löten

Art der Banderolierung:

ohne
