IGUZZINI ILLUMINAZI - IGZ3.1554.015.0 PALO C/PIAS.FE.D=194/121 SP=4 H=12000 A

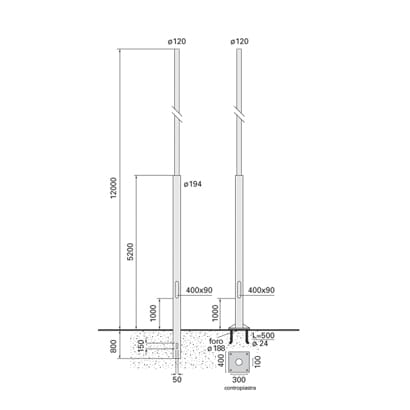

Palo rastremato stepped realizzato in acciaio zincato a caldo 70 micron, come da normativa UNI EN ISO 1461 (EN 40-5), con successivo trattamento superficiale di verniciatura acrilica a polvere texturizzata. La zincatura prevede l'operazione di agitatura,in modo da impedire l'accumulo di sali di zinco al suo interno. Il palo è costituito da due spezzoni cilindrici; è in acciaio EN10025-S355JR (ex Fe510 UNI7070); il primo cilindro ha diametro 194 mm, spessore 3 mm e lunghezza 5200 mm, mentre il secondo cilindro ha diametro 121 mm, spessore 4 mm e altezza 6800 mm. L'asola per la portella è dimensiona a 400x90 mm, ad altezza 1000 mm dal terreno, idonea per il montaggio della morsettiera a due fusibili (cod. 1863). Il palo permette l'installazione di morsettiere italiane/francesi/spagnole, inglesi (con adattatore in legno da ordinare separatamente) e tedesce/svizzere (con guida DIN da ordinare separatamente). Portella realizzata a filo, in fusione di alluminio; ad essa è correlata la relativa chiave, triangolare grande (9 mm lato chiave) per portella (cod. 0246). La chiusura è assicurata tramite una guarnizione di tenuta antinvecchiante che si adatta alle irregolarità superficiali del palo. La portella è montata per mezzo di una contropiastra, fissata all'interno al palo tramite saldatura a punti. Internamente al palo è saldato un gancio metallico, atto a supportare la morsettiera. Esso è costituito da un tondino metallico, di diametro 4 mm, ripiegato due volte, di dimensioni 40x26 mm. La piastra di ancoraggio per il supporto del palo è in acciaio EN 10025-S235JR (ex Fe 360 UNI 7070) zincato a caldo 70 micron, come da normativa UNI EN ISO 1461 (EN 40-5); ha geometria quadrata, con 4 smussi 40x45°, dimensioni 415x415 mm e spessore 20 mm. Le 4 asole di dimensione 67x30 mm, con interasse di 300x300 mm, permettono il passaggio dei tirafondi di fissaggio. Il palo è assicurato alla piastra tramite saldatura alla base; inoltre 4 alette di rinforzo sono saldate intorno ad esso. I tirafondi in acciaio, lunghi650 mm econ diametro 24 mm, sono bloccati tramite viterie in acciaio. Il palo presenta 4 fori passanti, con inserti filettati in acciaio inox per permettere il fissaggio del tirante. All'estremità superiore del palo viene installato un tappo di chiusura realizzato in policarbonato (siliconato dall'utente). Il palo è idoneo per resistere alla spinta dinamica del vento, in conformità alle normative vigenti descritte nel Decreto Ministeriale del 16/01/96.
