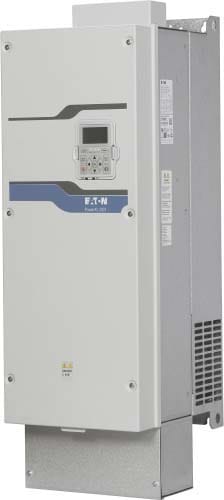

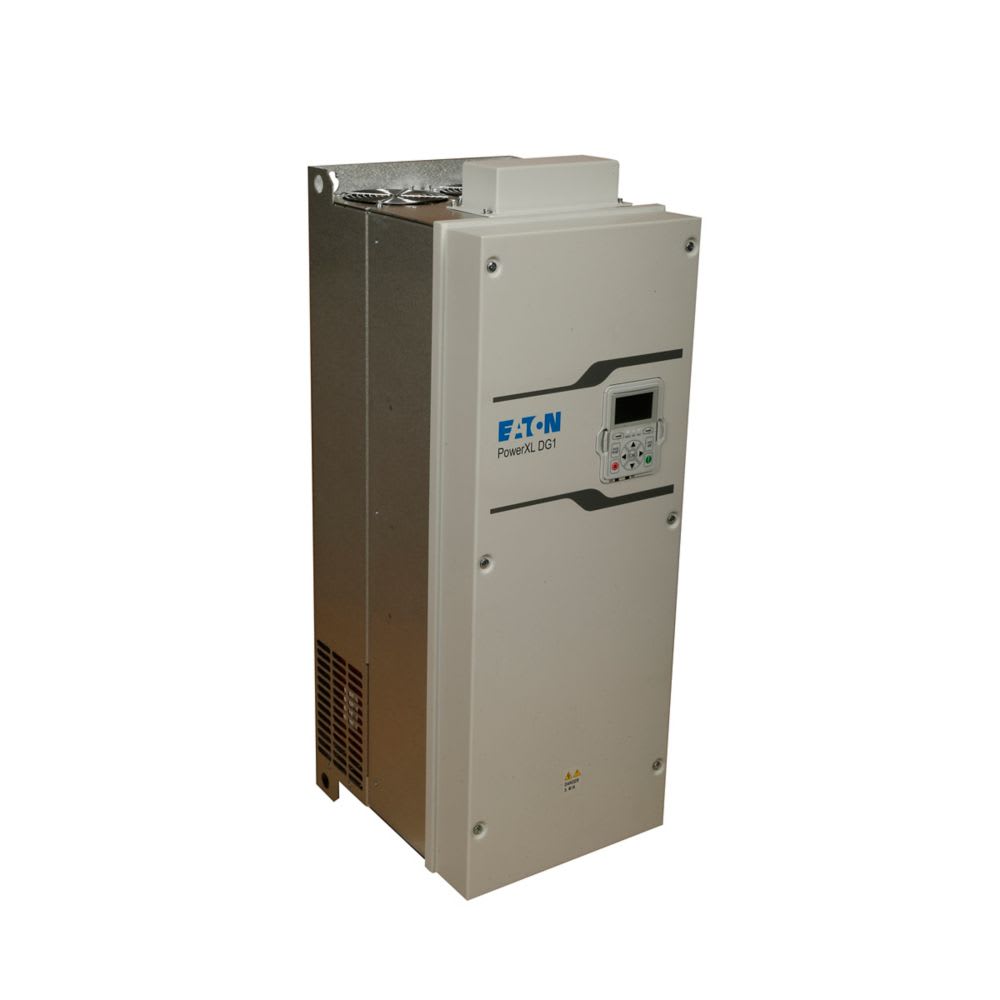

EATON - EAO9702-5101-00P DG1-34105FB-C54C INVERTER 55/75 KW, 105/

KopierenKopieren
EATON - EAO9702-5101-00P DG1-34105FB-C54C INVERTER 55/75 KW, 105/

Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen

Haupteigenschaften

  • Netzspannung - 380...500 V

  • Netzfrequenz - 50/60 Hz

  • Eingangsphasenzahl - 3

  • Ausgangsphasenzahl - 3

  • Max. Ausgangsfrequenz - 400 Hz

Packung

  • 1 ST

Produktserien

None

Alle Produkte dieser Serie ansehen

EAN

4015081711031

Artikelnummer

EAO9702-5101-00P

Herstellernummer

9702-5101-00P

Hersteller

EAO

Netzspannung:

380...500 V

Netzfrequenz:

50/60 Hz

Eingangsphasenzahl:

3

Ausgangsphasenzahl:

3

Max. Ausgangsfrequenz:

400 Hz

Max. Ausgangsspannung:

500 V

Nennausgangsstrom I2N:

105 A

Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung:

75 kW

Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung:

55 kW

Relative symmetrische Netzfrequenztoleranz:

10 %

Relative symmetrische Netzspannungstoleranz:

10 %

Anzahl der analogen Ausgänge:

2

Anzahl der analogen Eingänge:

2

Anzahl der digitalen Ausgänge:

1

Anzahl der digitalen Eingänge:

8

Mit Bedienelement:

ja

Einsatz im Industriebereich zulässig:

ja

Einsatz im Wohn- und Gewerbebereich zulässig:

ja

Unterstützt Protokoll für TCP/IP:

ja

Unterstützt Protokoll für PROFIBUS:

ja

Unterstützt Protokoll für CAN:

ja

Unterstützt Protokoll für INTERBUS:

nein

Unterstützt Protokoll für ASI:

nein

Unterstützt Protokoll für KNX:

nein

Unterstützt Protokoll für MODBUS:

ja

Unterstützt Protokoll für Data-Highway:

nein

Unterstützt Protokoll für DeviceNet:

ja

Unterstützt Protokoll für SUCONET:

nein

Unterstützt Protokoll für LON:

nein

Unterstützt Protokoll für PROFINET IO:

ja

Unterstützt Protokoll für PROFINET CBA:

nein

Unterstützt Protokoll für SERCOS:

nein

Unterstützt Protokoll für Foundation Fieldbus:

nein

Unterstützt Protokoll für EtherNet/IP:

ja

Unterstützt Protokoll für AS-Interface Safety at Work:

nein

Unterstützt Protokoll für DeviceNet Safety:

nein

Unterstützt Protokoll für INTERBUS-Safety:

nein

Unterstützt Protokoll für PROFIsafe:

nein

Unterstützt Protokoll für SafetyBUS p:

nein

Unterstützt Protokoll für BACnet:

ja

Unterstützt Protokoll für sonstige Bussysteme:

ja

Anzahl der HW-Schnittstellen Industrial Ethernet:

1

Anzahl der Schnittstellen PROFINET:

0

Anzahl der HW-Schnittstellen seriell RS-232:

0

Anzahl der HW-Schnittstellen seriell RS-422:

0

Anzahl der HW-Schnittstellen seriell RS-485:

1

Anzahl der HW-Schnittstellen seriell TTY:

0

Anzahl der HW-Schnittstellen USB:

0

Anzahl der HW-Schnittstellen parallel:

0

Anzahl der HW-Schnittstellen sonstige:

1

Mit optischer Schnittstelle:

nein

Mit PC-Anschluss:

ja

Bremschopper integriert:

ja

4-Quadrantenbetrieb möglich:

ja

Art des Umrichters:

U-Umrichter

Schutzart (IP):

IP54

Schutzart (NEMA):

12

Höhe:

888.5 mm

Breite:

288 mm

Tiefe:

340.7 mm

Convertitore di frequenza, Rilevatore tipo: DG1, Tensione nominale d'impiego: Ue = 400 V AC, trifase, 480 V AC, trifase, 500 V AC, trifase, Tensione di uscita a Ue: U2 = 400 V AC, trifase, 480 V AC, trifase, 500 V AC, trifase, Tensione di rete (50/60Hz):ULN = 380 (-15%) - 500 (+10%) V, Corrente nominale d'impiego per 150 % sovraccarico: Ie = 105 A, Nota: Corrente nominale d'impiego con una frequenza di commutazione di 1 - 10 kHz ed una temperatura ambiente di +50°C per 150% sovraccarico e +40 °C per 110% sovraccarico, Corrente nominale d'impiego per 110 % sovraccarico: Ie = 140 A, Nota: Ciclo di sovraccarico per 60 s ogni 600 s, Potenza motore assegnata Nota: per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo di sovraccarico per 60 s ogni 600 s, a 400 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 55 kW, 110 % sovraccarico: P = 75 kW, 150 % sovraccarico: IM = 99 A, 110 % sovraccarico: IM = 134 A, Potenza motore assegnata Nota: a 500 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 55 kW, 110 % sovraccarico: P = 90 kW, 150 % sovraccarico: IM = 79 A, 110 % sovraccarico: IM = 129 A, Potenza motore assegnata Nota: a 480 V, 60 Hz, Potenza motore assegnata 150 % sovraccarico: P = 75 HP, 110 % sovraccarico: P = 100 HP, Potenza motore assegnata 150 % sovraccarico: IM = 96 A, 110 % sovraccarico: IM = 124 A, Grado di protezione: IP54/NEMA12, Interfacce/bus di campo (incorporate): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Collegamento bus di campo (opzionale): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Equipaggiamento: Filtro soppressore radiodisturbi, Protezione scheda elettronica aggiuntiva, Display grafico a più righe, Chopper frenatura, Induttanza circuito intermedio, Grandezza: FS5, Conformità alle norme: Requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5
