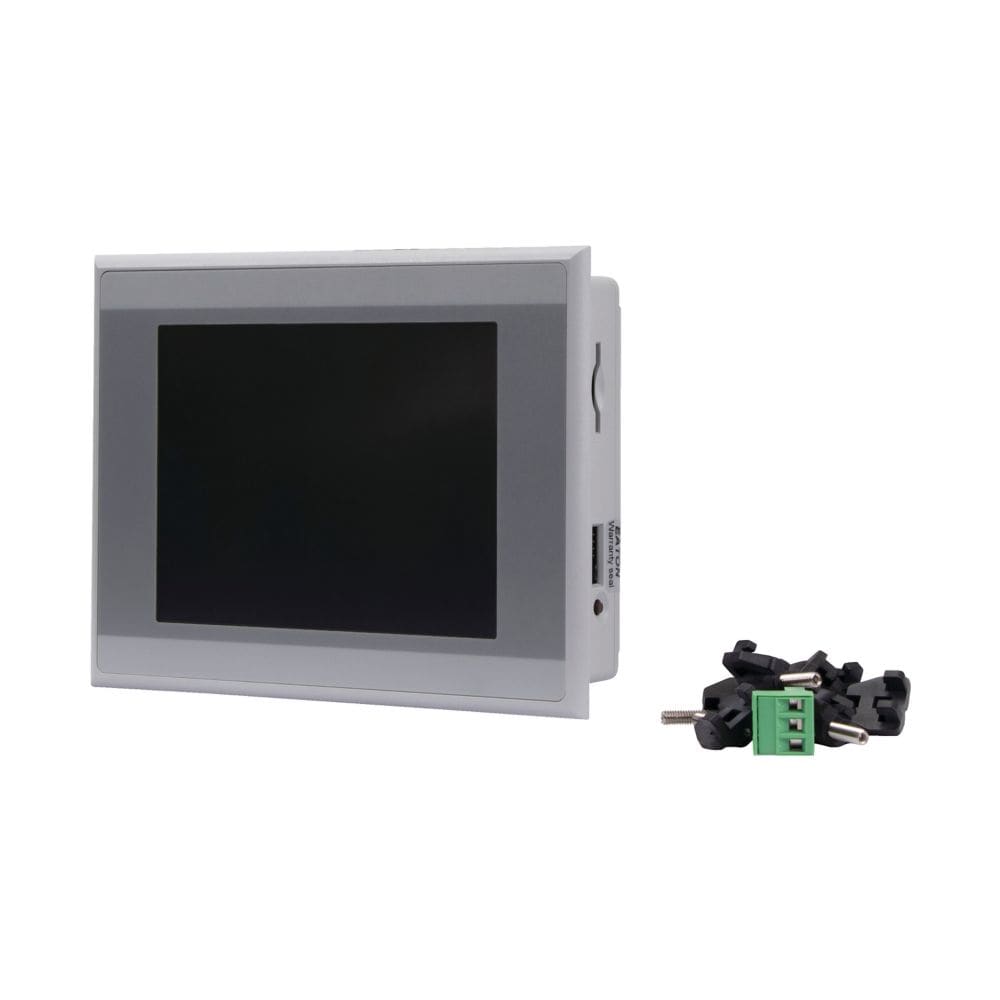

EATON - EAO150620 XV-102-D4-57TVR-10 HMI/PLC 5,7
Melden Sie sich an, um Preise und Verfügbarkeit anzuzeigen
Haupteigenschaften
Versorgungsspannung bei AC 50 Hz - 0...0 V
Versorgungsspannung bei AC 60 Hz - 0...0 V
Versorgungsspannung bei DC - 20.4...28.8 V
Spannungsart der Versorgungsspannung - DC
Anzahl der HW-Schnittstellen Industrial Ethernet - 1
Packung
1 ST
EAN
7640130097063
Artikelnummer
EAO150620
Herstellernummer
150620
Hersteller
EAO
Versorgungsspannung bei AC 50 Hz
0...0 V
Versorgungsspannung bei AC 60 Hz
0...0 V
Versorgungsspannung bei DC
20.4...28.8 V
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
1
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
1
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
1
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen USB
2
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen sonstige
0
Mit SW-Schnittstellen
ja
Unterstützt Protokoll für TCP/IP
ja
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
ja
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Ausführung des Displays
TFT
Mit Farbdisplay
ja
Anzahl der Farben des Displays
65536
Anzahl der Graustufen/Blaustufen des Displays
0
Bildschirmdiagonale
5.7 inch
Anzahl der Bildpunkte, horizontal
640
Anzahl der Bildpunkte, vertikal
480
Nutzbarer Projektspeicher/Anwenderspeicher
64000 kByte
Mit nummerischer Tastatur
ja
Mit Alpha Tastatur
ja
Anzahl der Funktionstasten, programmierbar
0
Anzahl der Tasten mit LED
0
Anzahl der Systemtasten
1
Touch-Technologie
Resistiv-Touch
Mit Meldungsanzeige
ja
Mit Meldesystem (inkl. Puffer und Quittierung)
ja
Prozesswertdarstellung (Ausgabe) möglich
ja
Prozesswertvorgabe (Eingabe) möglich
ja
Mit Rezepturen
ja
Anzahl der Ebenen, Passwortschutz
200
Mit Druckausgabe
ja
Anzahl der Online-Sprachen
100
Zusätzliche Softwarekomponenten, ladbar
ja
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA), frontseitig
4X
Betriebstemperatur
0...50 °C
Tragschienenmontage möglich
nein
Wand-/Direktmontage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Breite der Front
170 mm
Höhe der Front
130 mm
Einbautiefe
34 mm
Die XV100-Reihe beinhaltet sehr leistungsfähige HMI-PLC in Resistiv-Touchtechnik. Die Reihe umfasst Geräte im robusten Kunststoffgehäuse von 3.5 Zoll bis 7 Zoll Widescreen. Alle Geräte können auch hochkant eingebaut werden. Neben der immer vorhandenen Ethernet-Schnittstelle sind die Geräte sind mit vielfältigen Schnittstellenkombinationen erhältlich (CAN, Profibus-DP, RS232, RS485, SmartWire-DT). Über die SmartWire-DT-Schnittstelle können sämtliche kommunikationsfähigen Schaltgeräte, bis hin zum Sensor direkt angeschlossen werden. Das reduziert den Verfrahtungsaufwand erheblich. Alle Geräte verfügen über einen Webserver. Eine 5,7 Zoll- und eine 7 Zoll-Variante sind für den Hintereinbau konzipiert, d. h. sie verfügen über keine Frontblende. Schiffszulassung gemäß DNV-GL bei Einsatz von Entstörfiltern EATON XT-FIL-... und Einsatz von Ferriten an den Kommunikationsleitungen.
