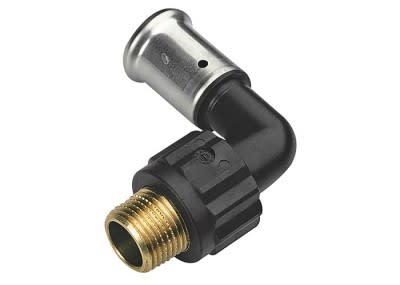

HENCO - CAPPELLOTTO - CPL5PK2004 GOMITO MASCHIO IN PVDF 20X1/2 - 5PK2004

Materiale collegamento 1:

PVDF

Protezione superficiale collegamento 1:

Non trattato

Trattamento superficiale collegamento 1:

Non trattato

Materiale collegamento 2:

Ottone

Protezione superficiale collegamento 2:

Non trattato

Trattamento superficiale collegamento 2:

Non trattato

Forma:

Curvo

Tipologia:

Monopezzo

Angolo del gomito:

90 °

Raggio:

20 mm

Ridotto:

no

Eccentrico:

no

Sistema specifico:

sì

Diametro nominale del collegamento 1:

DN 10

Diametro esterno collegamento 1:

20 mm

Spessore della parete, collegamento 1:

0.7 mm

Collegamento 1:

Manicotto a pressare

Diametro nominale del collegamento 2:

1/2 pollice (15)

Diametro esterno collegamento 2:

0 mm

Spessore della parete, collegamento 2:

0.675 mm

Collegamento 2:

Filettatura esterna conica BSPT-R (ISO 7-1/EN 10226-1)

Materiale di tenuta:

EPDM

Con perno di buffer:

no

Valore Zeta:

1.87

Lunghezza:

70.5 mm

Lunghezza del collegamento 1:

54 mm

Lunghezza operativa del collegamento 1:

27 mm

Lunghezza del collegamento 2:

57 mm

Lunghezza operativa del collegamento 2:

14 mm

Apertura chiave:

0 mm

Apertura chiave del dado di unione:

0 mm

Pressione massima di esercizio a 20°C:

16 bar

Classe di rigidità anulare:

Altro

Rapporto dimensionale standard (SDR):

0

Con guarnizioni:

sì

Sigillato:

no

Con rubinetto/valvola di scarico:

no

Con valvola di sfiato:

no

Marchio di qualità FM:

no

Marchio di qualità LPCB:

no

Marchio di qualità ULC:

no

Marchio di qualità UL:

no
