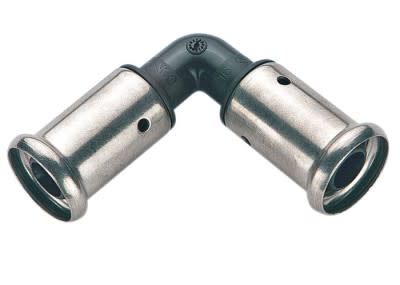

HENCO - CAPPELLOTTO - CPL1PK1616 GOMITO IN PVDF 16X16 - 1PK1616

Materiale collegamento 1:

PVDF

Protezione superficiale collegamento 1:

Non trattato

Trattamento superficiale collegamento 1:

Non trattato

Materiale collegamento 2:

PVDF

Protezione superficiale collegamento 2:

Non trattato

Trattamento superficiale collegamento 2:

Non trattato

Forma:

Curvo

Tipologia:

Monopezzo

Angolo del gomito:

90 °

Raggio:

16 mm

Ridotto:

no

Eccentrico:

no

Sistema specifico:

sì

Diametro nominale del collegamento 1:

DN 8

Diametro esterno collegamento 1:

16 mm

Spessore della parete, collegamento 1:

0.7 mm

Collegamento 1:

Manicotto a pressare

Diametro nominale del collegamento 2:

DN 8

Diametro esterno collegamento 2:

16 mm

Spessore della parete, collegamento 2:

0.7 mm

Collegamento 2:

Manicotto a pressare

pressione nominale della flangia (PN):

PN 16

Materiale di tenuta:

EPDM

Con perno di buffer:

no

Valore Zeta:

2.021

Lunghezza:

58 mm

Lunghezza del collegamento 1:

47 mm

Lunghezza operativa del collegamento 1:

25 mm

Lunghezza del collegamento 2:

47 mm

Lunghezza operativa del collegamento 2:

25 mm

Apertura chiave:

0 mm

Apertura chiave del dado di unione:

0 mm

Pressione massima di esercizio a 20°C:

16 bar

Classe di rigidità anulare:

Altro

Rapporto dimensionale standard (SDR):

0

Con guarnizioni:

sì

Sigillato:

no

Con rubinetto/valvola di scarico:

no

Con valvola di sfiato:

no

Marchio di qualità FM:

no

Marchio di qualità LPCB:

no

Marchio di qualità ULC:

no

Marchio di qualità UL:

no
