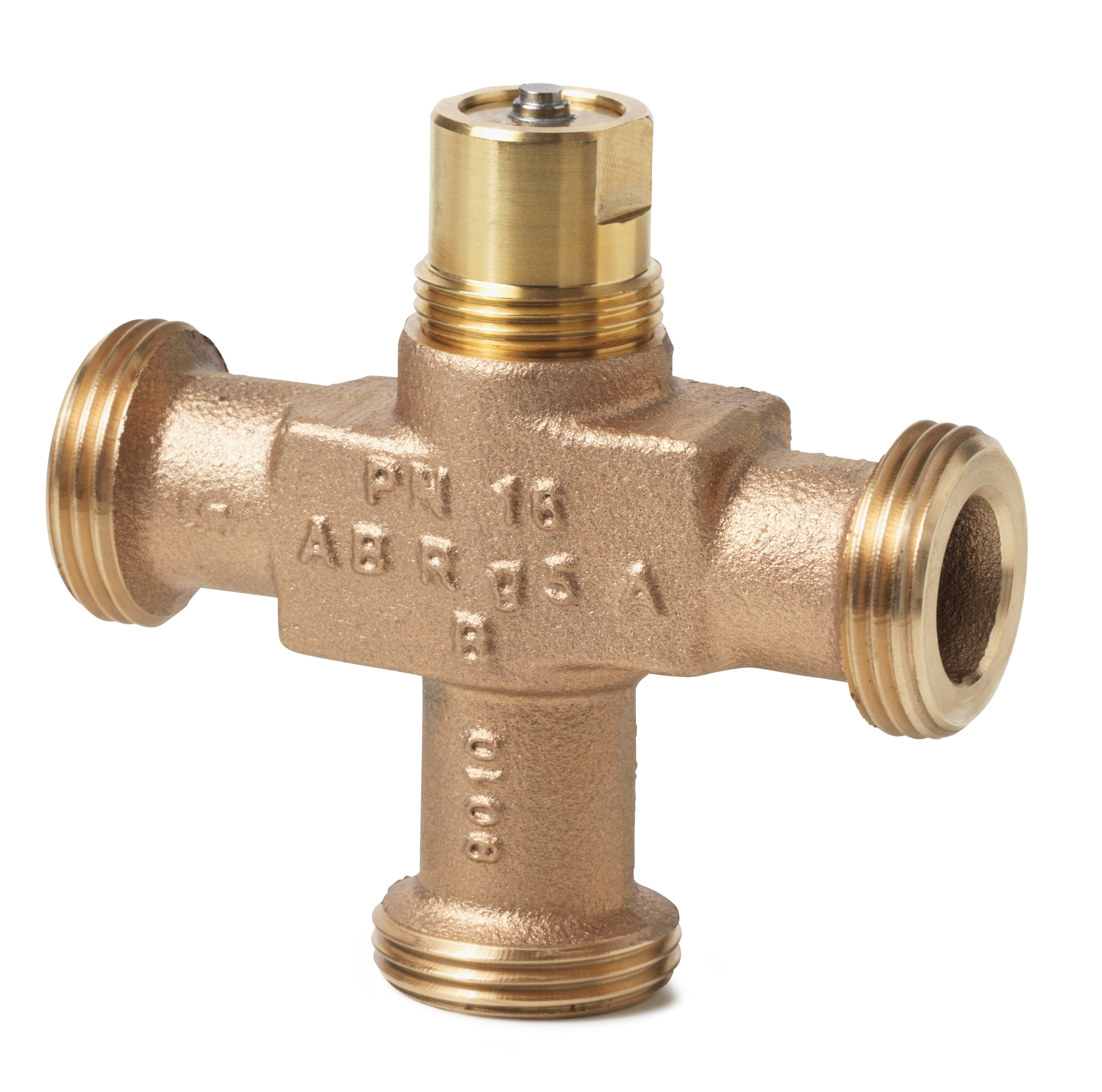

SIEMENS - BUILDING T - BCTBPZ:VXG44.25-10 VALVOLA 3 VIE SEDE/OTTURATORE DN25 PN16 - BPZ:VXG44.25-10

Diametro nominale:

DN25

Connessioni:

Filettatura esterna

Stadio di compressione articolo:

PN 16

Valore Kvs:

10

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Bronzo (Rg 5)

Differenza di pressione massima in posizione aperta:

4 bar

Materiale del corpo:

Bronzo

Temperatura del fluido in esercizio continuo:

1...120 °C

Diametro esterno, tutti i collegamenti:

25 mm

Curva caratteristica:

linear

Metodo di installazione, distributivo:

no

Perdita del KVS:

0.02 %

Valore KVS per bypass:

10

Curva caratteristica per bypass:

linear

Con collegamento accoppiamento 1:

sì

Con collegamento accoppiamento 2:

sì

Perdita del KVS per il bypass:

0.02 %

Con collegamento accoppiamento 3:

sì

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

Non trattato

Lunghezza del collegamento 1:

52.5 mm

Altezza dell'asse:

71 mm

Lunghezza del collegamento 2:

52.5 mm

Lunghezza del collegamento 3:

62.6 mm

Rapporto di controllo (SVO):

100 %

Lunghezza corsa:

5.5 mm

Lunghezza operativa del collegamento 1:

52.5 mm

Lunghezza operativa del collegamento 2:

52.5 mm

Lunghezza operativa del collegamento 3:

62.6 mm
