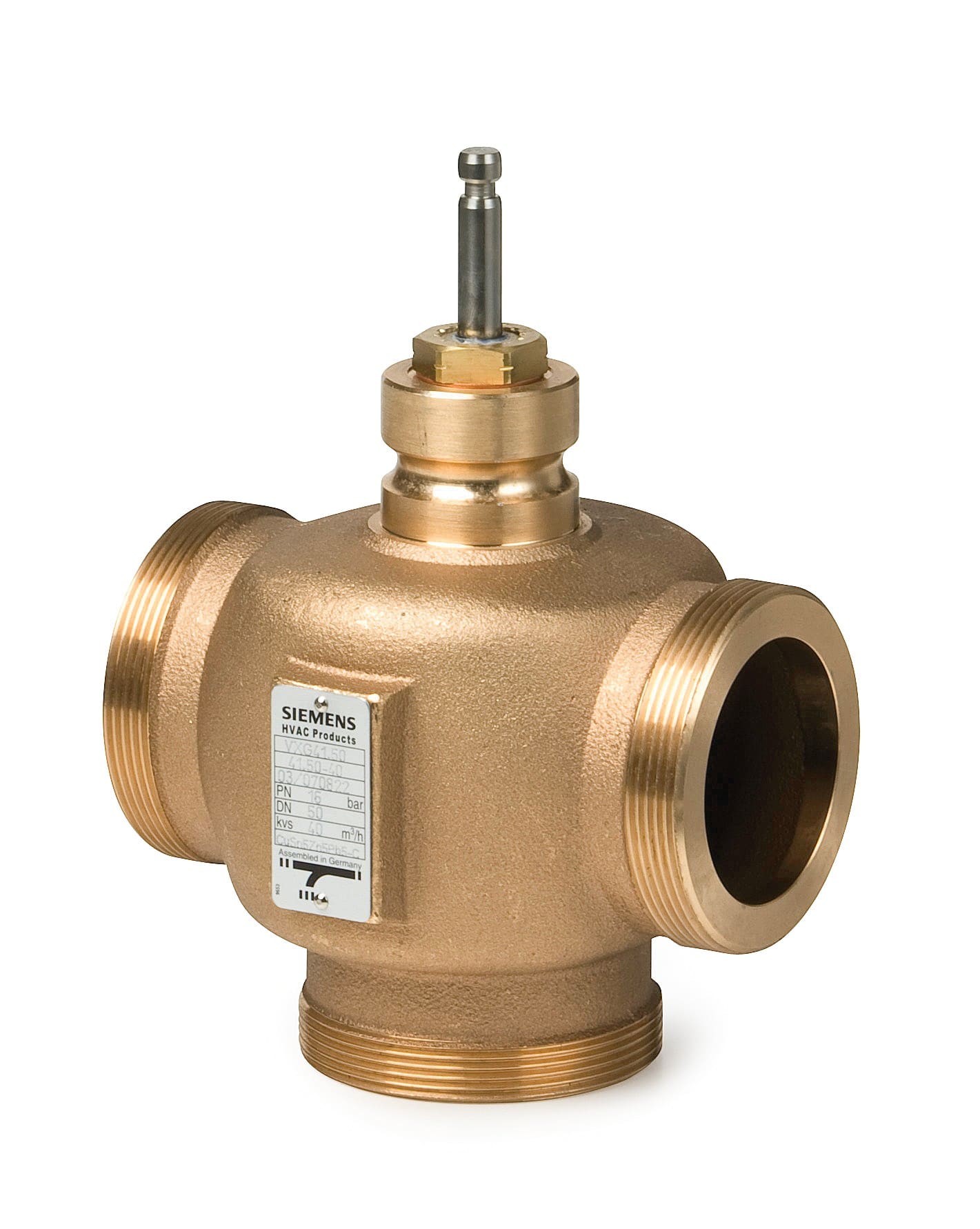

SIEMENS - BUILDING T - BCTBPZ:VXG41.3201 VALVOLA 3 VIE SEDE/OTTURATORE DN32 PN16 - BPZ:VXG41.3201

Diametro nominale:

DN32

Connessioni:

Filettatura esterna

Stadio di compressione articolo:

PN 16

Valore Kvs:

16

Classe di compressione della flangia:

PN 16

Qualità del materiale:

Bronzo (Rg 5)

Differenza di pressione massima in posizione aperta:

8 bar

Materiale del corpo:

Ottone

Temperatura del fluido in esercizio continuo:

-25...90 °C

Diametro esterno, tutti i collegamenti:

32 mm

Curva caratteristica:

gleichprozentig

Metodo di installazione, distributivo:

sì

Perdita del KVS:

0.02 %

Valore KVS per bypass:

16

Curva caratteristica per bypass:

linear

Con collegamento accoppiamento 1:

sì

Con collegamento accoppiamento 2:

sì

Perdita del KVS per il bypass:

33 %

Con collegamento accoppiamento 3:

sì

Con pezzo a T per il collegamento a 4 vie:

no

Protezione della superficie:

Non trattato

Lunghezza del collegamento 1:

52.5 mm

Altezza dell'asse:

130.5 mm

Lunghezza del collegamento 2:

52.5 mm

Lunghezza del collegamento 3:

52.5 mm

Rapporto di controllo (SVO):

100 %

Lunghezza corsa:

20 mm

Lunghezza operativa del collegamento 1:

52.5 mm

Lunghezza operativa del collegamento 2:

52.5 mm

Lunghezza operativa del collegamento 3:

52.5 mm
