ORBIS - ORBOBKT6315 KIT FST-R6 STRUTT.6MOD.VERT STAFFE 2R - OBKT6315

ORBIS
copiacopia

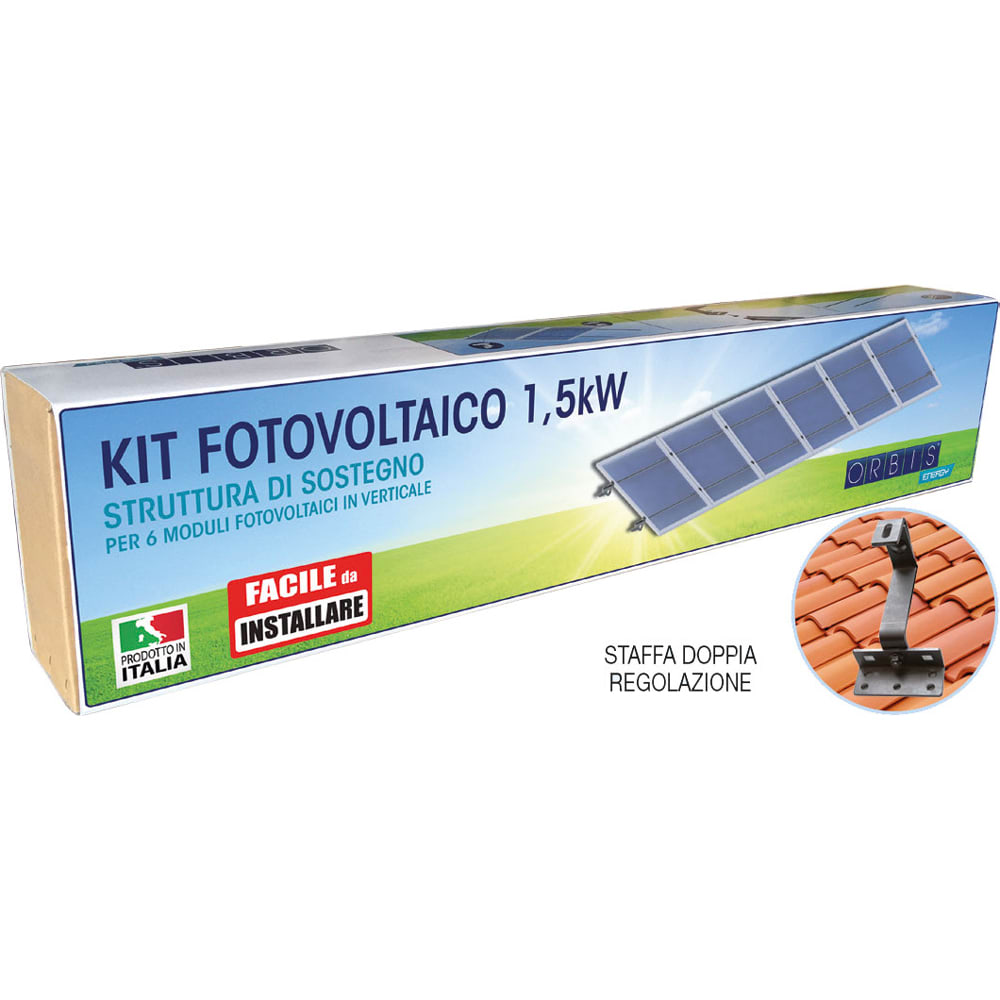

ORBIS - ORBOBKT6315 KIT FST-R6 STRUTT.6MOD.VERT STAFFE 2R

Accedi per visualizzare prezzi e disponibilità

Caratteristiche principali

  • Tipo di montaggio - Tetto obliquo

  • Materiale - Alluminio

  • Protezione della superficie - Non trattato

  • Lunghezza modulo - 1700 mm

  • Larghezza modulo - 1150 mm

Confezione

  • 1 PZ

EAN

8426709934781

Codice prodotto

ORBOBKT6315

Cod. produttore

OBKT6315

Produttore

ORB

Tipo di montaggio:

Tetto obliquo

Materiale:

Alluminio

Protezione della superficie:

Non trattato

Lunghezza modulo:

1700 mm

Larghezza modulo:

1150 mm

Altezza al bordo superiore:

50 m

Regolabile:

Angolo d'inclinazione:

0...0 °

Con canale per cavi:

no

Canalina cavo opzionale:

no

Perforazione del tetto necessaria:

Orientamento:

Verticale

Ancoraggio:

Avvitare

Peso:

28 kg

KIT STRUTTURA DI SOSTEGNO per il montaggio su tetto con tegole di n° 6 pannelli fotovoltaici (spessore da 30 mm a 50 mm e larghezza massima 1150 mm). L'installazione avviene per il tramite di profili vincolati a delle staffe, da ancorare alla falda del tetto ad una distanza massima di 1000 mm. CARATTERISTICHE TECNICHE - Altezze Moduli consentite: 30mm - 50mm COMPOSIZIONE - n°12 x EASY TECH 1200 Profilo in alluminio 40x38 L 1200 mm - n°10 x GSLIM-R Giunto d'unione interno completo di viti - n°14 x SRUR-X Staffa con piastra doppia regolazione inox 30x5 mm - n°14 x MPU-P3052 Morsetto Universale - n°14 x VTF Vite a farfalla INOX M8 - n°14 x DFM8 Dado flangiato INOX M8 - n°04 x TCP Tappo chiusura profili
